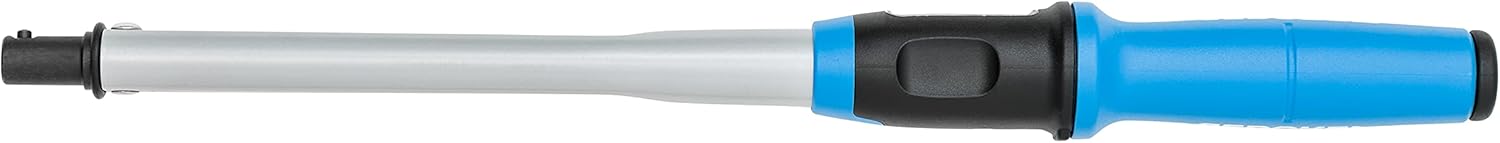

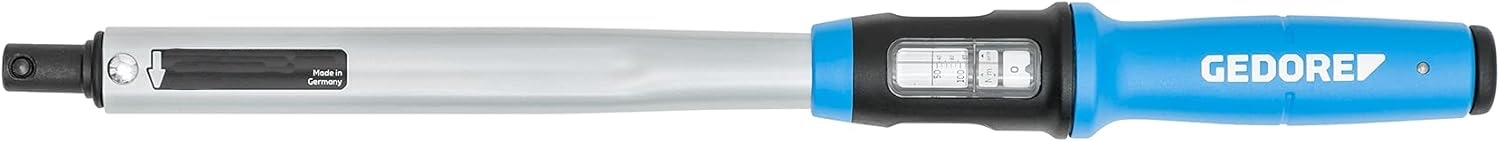

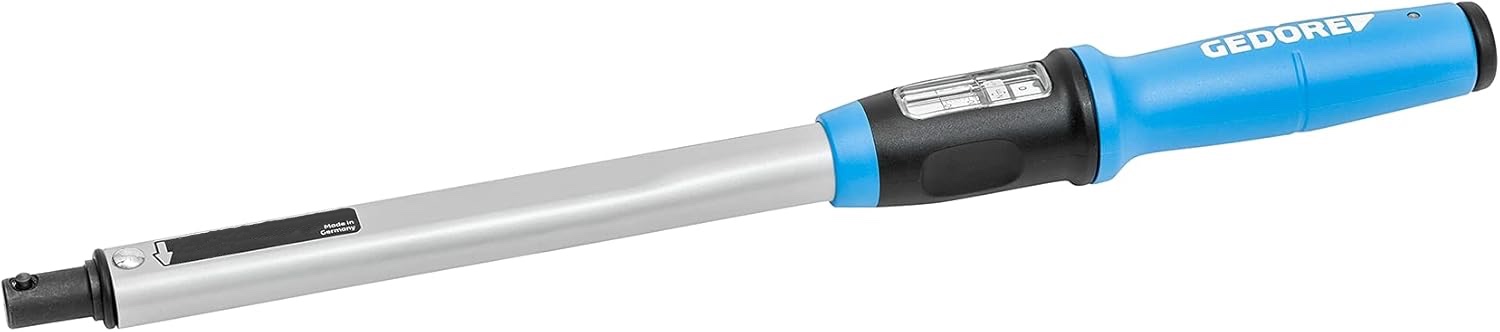

Динамометрический ключ GEDORE TORCOFIX Z TF-Z850, Ø22 мм, 250–850 Н·м, 3278654

Динамометрический ключ GEDORE TORCOFIX Z TF-Z850, 250–850 Н·м, 22 мм

GEDORE TORCOFIX Z TF-Z850 (3278654) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с моментом от 250 до 850 Н·м. Модель оснащена цилиндрическим присоединением диаметром 22 мм для установки совместимых сменных рабочих насадок.

TF-Z850 — модель с наибольшим рабочим диапазоном в линейке GEDORE TORCOFIX Z. Инструмент предназначен для затяжки крупного высоконагруженного крепежа при обслуживании тяжёлой техники, промышленного оборудования и механических конструкций. Удлинённый корпус длиной 1355 мм обеспечивает большое плечо приложения усилия без использования дополнительных удлинителей рукоятки.

Для каких работ подходит

• Техническое обслуживание грузового и специального транспорта.
• Ремонт строительной, дорожной и сельскохозяйственной техники.
• Сборка крупногабаритных механических агрегатов.
• Монтаж и ремонт тяжёлого промышленного оборудования.
• Затяжка крупных фланцевых и высоконагруженных резьбовых соединений.
• Сборочные операции со специальными сменными рабочими насадками.
• Контролируемая затяжка соединений с моментом 250–850 Н·м.

Конструктивные особенности

• Диапазон регулировки — 250–850 Н·м.
• Цилиндрическое присоединение — Ø 22 мм.
• Предельный механизм с коротким ходом срабатывания.
• Основная шкала с делением 10 Н·м.
• Нониус с шагом установки момента 1 Н·м.
• Двойная шкала измерения Н·м и lbf·ft.
• Контролируемая затяжка правой и левой резьбы при соответствующей установке насадки.
• Механизм фиксации сменной рабочей оснастки.
• Удлинённый прочный стальной трубчатый корпус.

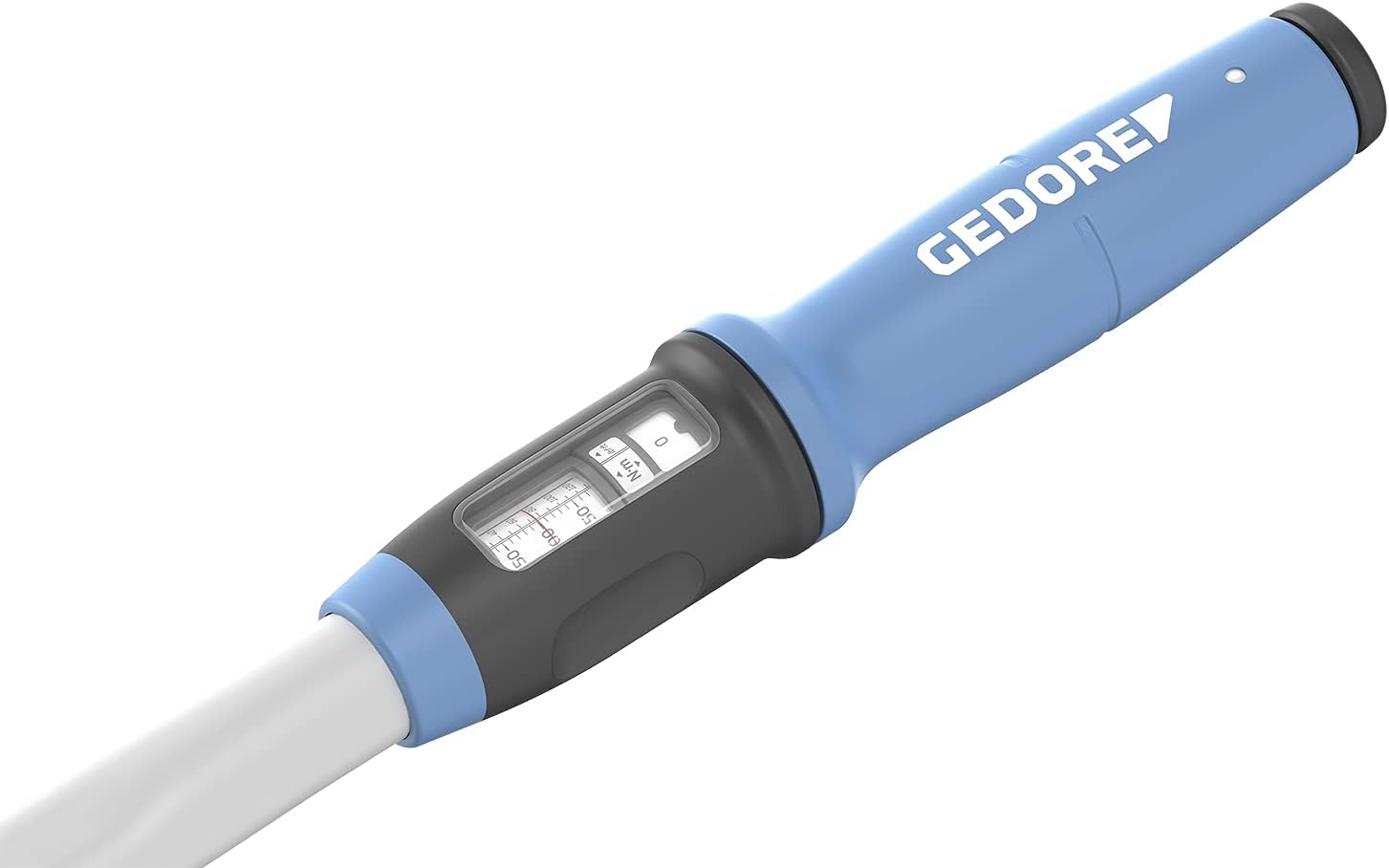

• Эргономичная рукоятка с фиксатором установленного момента.
• Общая длина — 1355 мм.
• Калибровочная длина — 1276,8 мм.
• Масса — 4,390 кг.

Точность и контроль затяжки

Допустимое отклонение срабатывания составляет ±3% от установленного значения крутящего момента в предусмотренных производителем условиях. Инструмент соответствует DIN EN ISO 6789:2017, тип II, класс A, и комплектуется заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении заданного момента срабатывает предельный механизм, создающий отчётливый звуковой и тактильный сигнал. После срабатывания необходимо прекратить приложение усилия для предотвращения превышения установленного момента затяжки.

Сменные насадки и особенности эксплуатации

Цилиндрическое присоединение Ø 22 мм позволяет использовать совместимые сменные рабочие насадки GEDORE для работы с крупным резьбовым крепежом. При выборе оснастки необходимо учитывать её допустимый крутящий момент и соответствие присоединительному размеру инструмента.

Расчётное плечо сменной насадки составляет 56 мм. При использовании головок, изменяющих эффективную длину ключа, требуется корректировка установленного момента в соответствии с геометрией насадки и рекомендациями производителя.
