Динамометрический ключ GEDORE TORCOFIX Z TF-Z550, Ø22 мм, 110–550 Н·м, 3278638

Динамометрический ключ GEDORE TORCOFIX Z TF-Z550, 110–550 Н·м, 22 мм

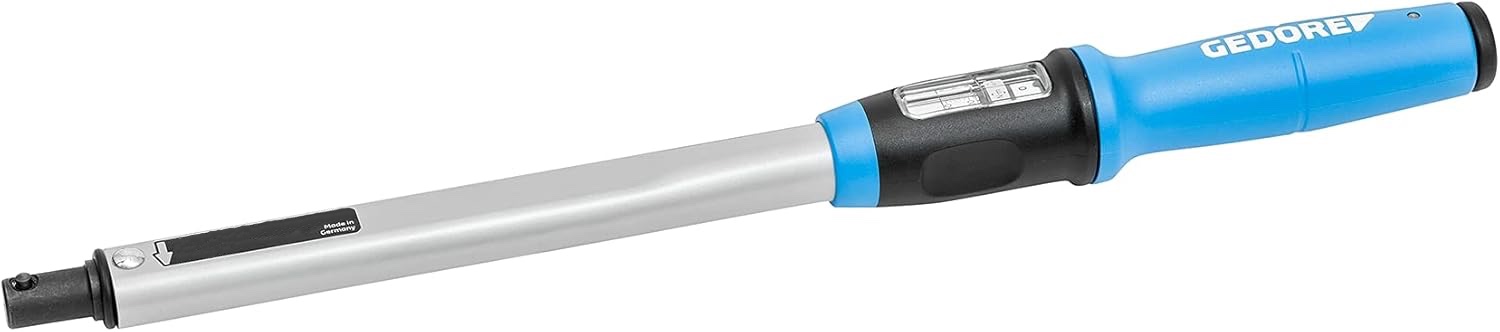

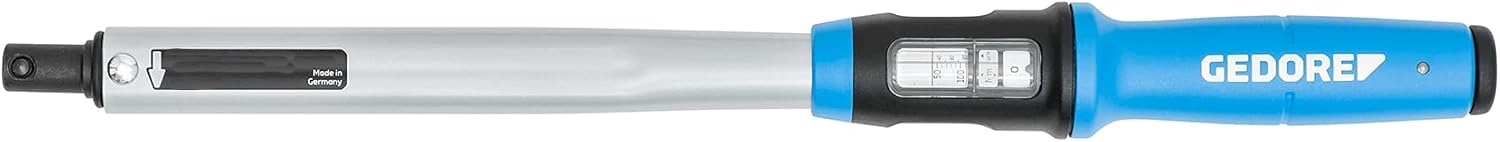

GEDORE TORCOFIX Z TF-Z550 (3278638) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки высоконагруженных резьбовых соединений с моментом от 110 до 550 Н·м. Инструмент оснащён цилиндрическим присоединением диаметром 22 мм для сменных рабочих насадок.

Модель предназначена для обслуживания грузового транспорта, строительной техники и промышленного оборудования. Удлинённый корпус длиной 925 мм позволяет прикладывать необходимое усилие при работе с высокими значениями крутящего момента. Цилиндрическое присоединение 22 мм рассчитано на соответствующую сменную оснастку.

Для каких работ подходит

• Техническое обслуживание грузовых автомобилей и автобусов.
• Ремонт строительной, дорожной и сельскохозяйственной техники.
• Монтаж и обслуживание промышленного оборудования.
• Затяжка крупных фланцевых и силовых резьбовых соединений.
• Сборка и ремонт тяжёлых механических агрегатов.
• Применение сменных рабочих насадок для доступа к крупному крепежу.
• Контролируемая затяжка соединений с моментом 110–550 Н·м.

Конструктивные особенности

• Диапазон регулировки — 110–550 Н·м.
• Цилиндрическое присоединение — Ø 22 мм.
• Предельный механизм с коротким ходом срабатывания.

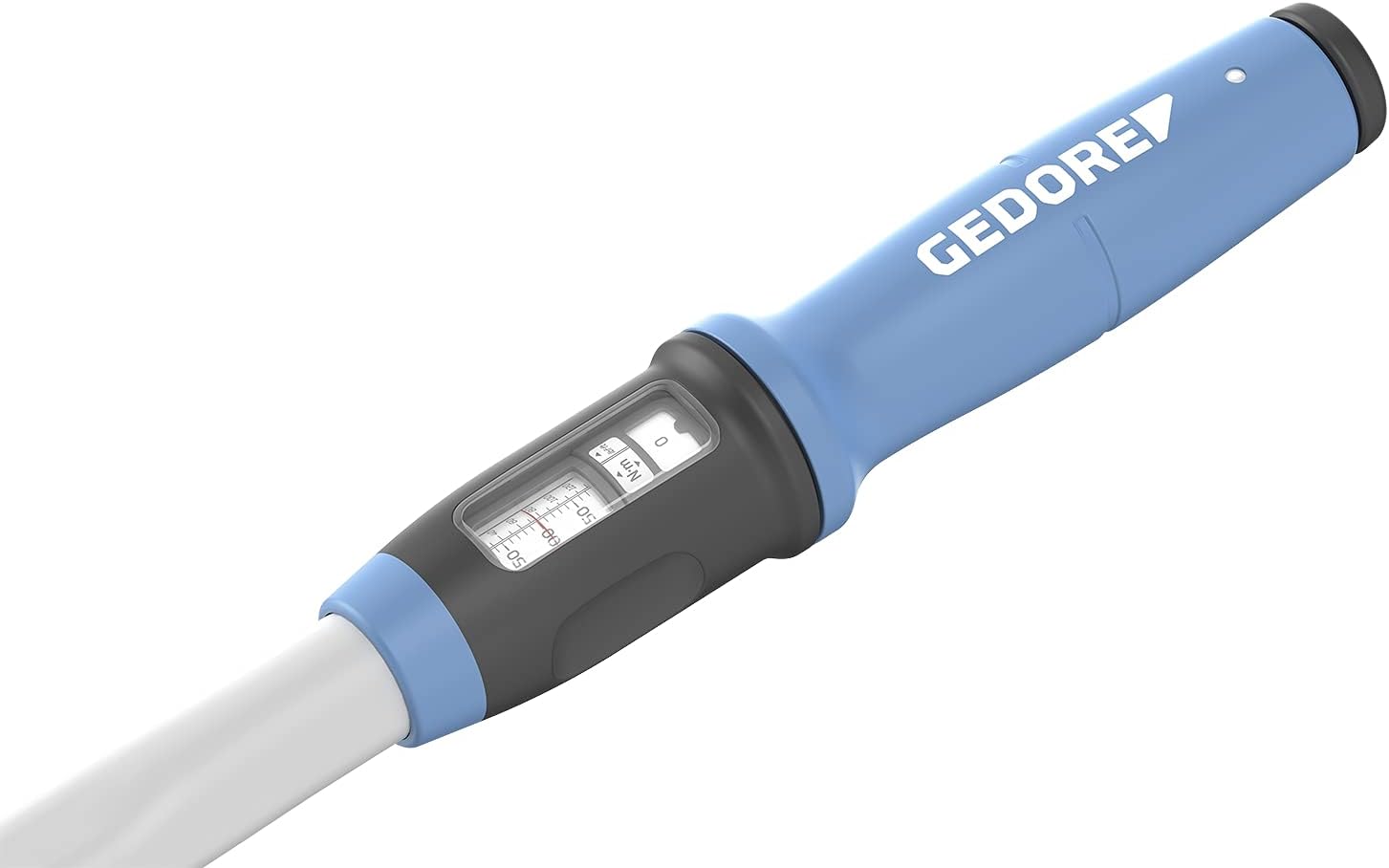

• Основная шкала с делением 10 Н·м.
• Нониус с шагом установки момента 1 Н·м.
• Двойная шкала измерения Н·м и lbf·ft.
• Контролируемая затяжка правой и левой резьбы с соответствующей установкой насадки.
• Механизм фиксации сменной рабочей оснастки.

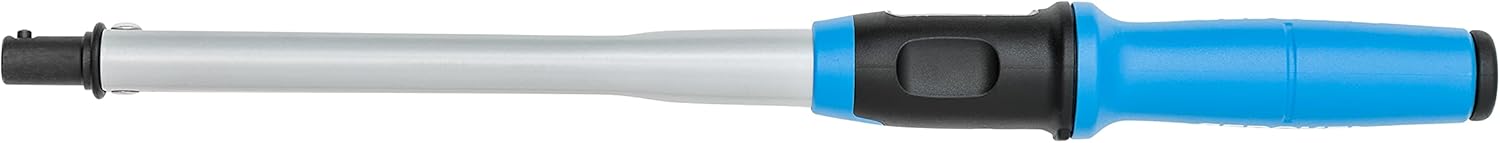

• Удлинённый прочный стальной трубчатый корпус.
• Эргономичная рукоятка для приложения высокого усилия.
• Общая длина — 925 мм.
• Калибровочная длина — 848,8 мм.
• Масса — 2,940 кг.

Точность и контроль затяжки

Допустимое отклонение срабатывания составляет ±3% от установленного значения крутящего момента в предусмотренных производителем условиях. Ключ соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении заданного крутящего момента механизм срабатывает, подавая звуковой и тактильный сигнал. После срабатывания необходимо прекратить приложение усилия, не допуская дальнейшей затяжки соединения.

Сменные насадки и особенности эксплуатации

Цилиндрическое присоединение Ø 22 мм предназначено для совместимых сменных насадок GEDORE. По сравнению с моделями TORCOFIX Z с присоединением Ø 16 мм инструмент использует другой размер рабочей оснастки.

Расчётное плечо сменной насадки составляет 56 мм. При применении насадок с другой геометрией необходимо учитывать изменение эффективной длины ключа и соответствующую поправку к моменту затяжки.

Другие динамометрические ключи GEDORE TORCOFIX Z

В линейке GEDORE TORCOFIX Z представлены модели с различными диапазонами момента:

• GEDORE TORCOFIX Z TF-Z25 — 5–25 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z50 — 10–50 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z100 — 20–100 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z200 — 40–200 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z300 — 60–300 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z400 — 80–400 Н·м, 16 мм
• GEDORE TORCOFIX Z TF-Z850 — 250–850 Н·м, 22 мм
