Динамометрический ключ GEDORE TORCOFIX SE TF-SE50, 9×12 мм, 10–50 Н·м, 3288218

Динамометрический ключ GEDORE TORCOFIX SE TF-SE50, 10–50 Н·м, 9×12 мм

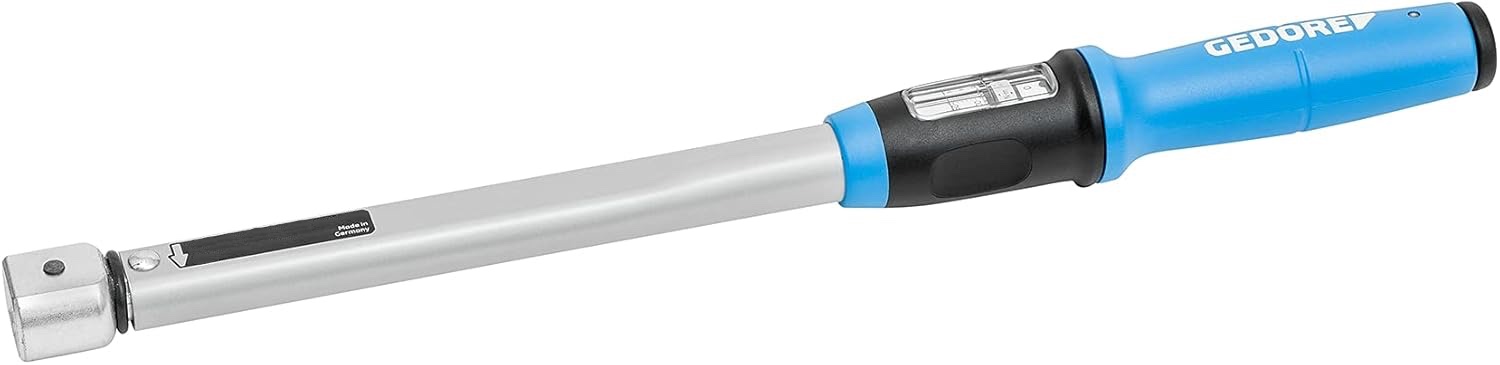

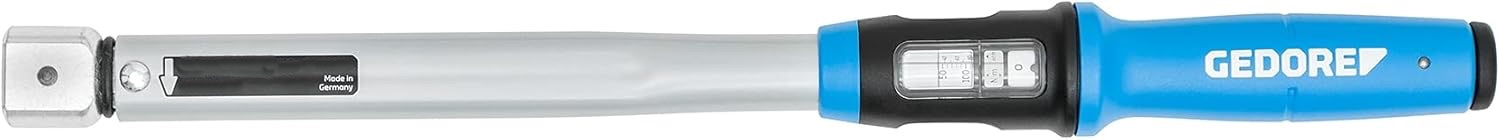

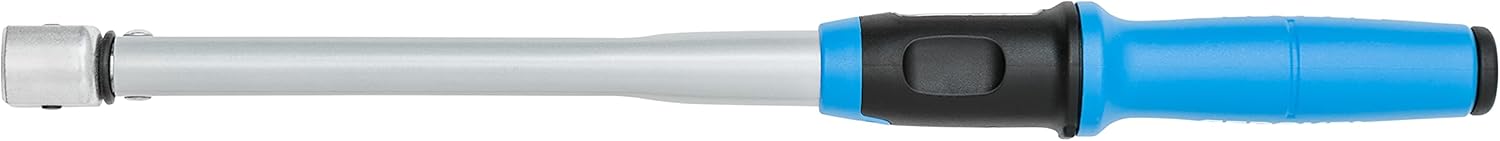

GEDORE TORCOFIX SE TF-SE50 (3288218) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с моментом 10–50 Н·м. Модель оборудована прямоугольным присоединительным гнездом 9×12 мм для установки сменных рабочих насадок.

Инструмент предназначен для сборки и обслуживания механических узлов, промышленного оборудования и транспортной техники. Регулировочная шкала и нониус обеспечивают точную установку момента, а механизм срабатывания сигнализирует оператору о достижении заданного значения. Корпус длиной 291,5 мм сочетает компактность и удобное плечо приложения усилия.

Для каких работ подходит

• Сборка и техническое обслуживание механических агрегатов.
• Монтаж промышленного оборудования и приводных механизмов.
• Обслуживание автомобильной и специальной техники.
• Серийная сборка резьбовых соединений с заданным моментом.
• Работа с крепежом в ограниченном пространстве при использовании сменных насадок.
• Контролируемая затяжка соединений с моментом 10–50 Н·м.

Конструктивные особенности

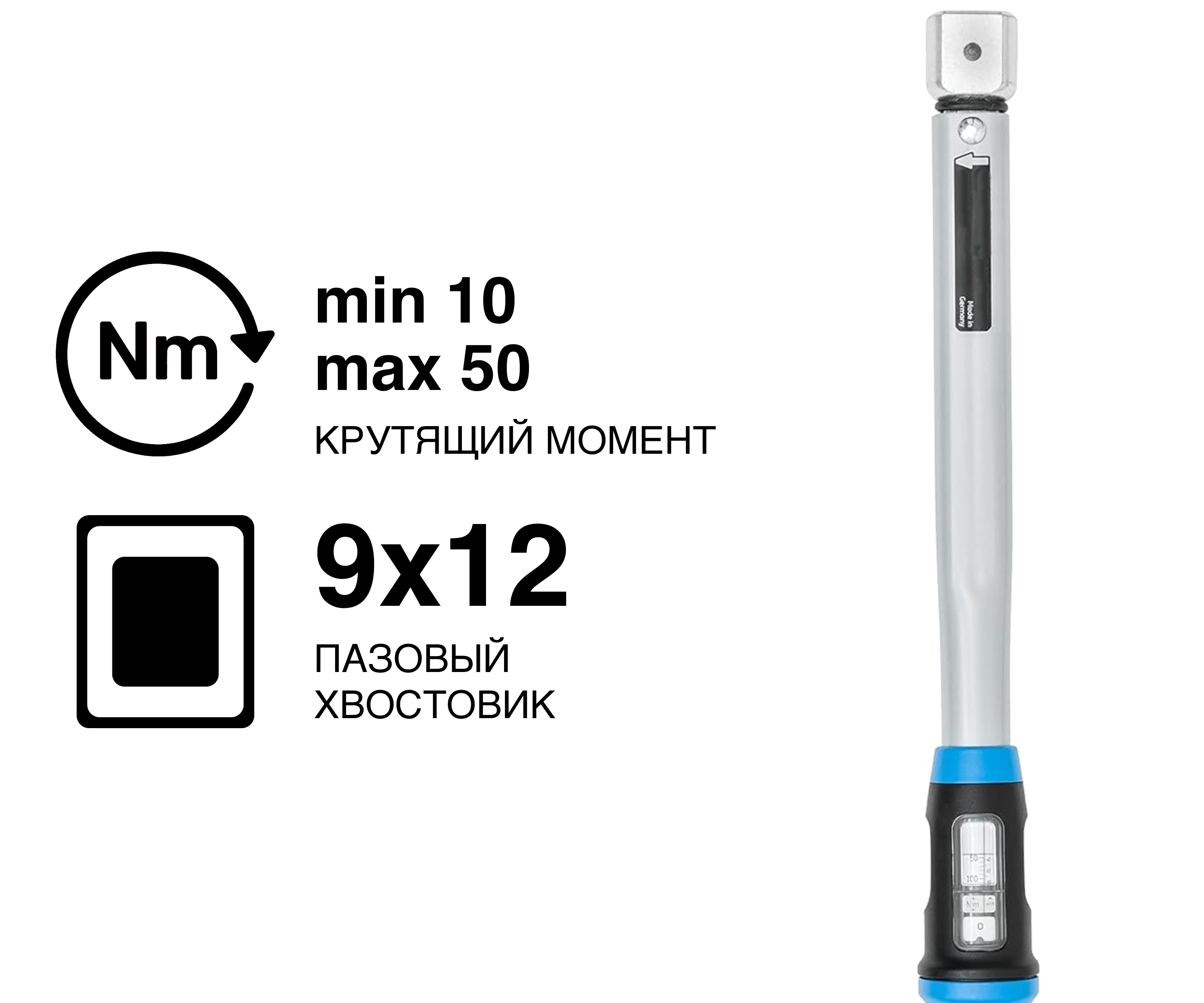

• Диапазон регулировки — 10–50 Н·м.
• Присоединительное гнездо — 9×12 мм.
• Предельный механизм с коротким ходом срабатывания.
• Основная шкала с делением 2,5 Н·м.
• Нониус для точной установки момента с шагом 0,25 Н·м.
• Двойная шкала Н·м и lbf·ft.
• Контролируемая затяжка правой и левой резьбы с соответствующей сменной насадкой.
• Механизм фиксации и извлечения сменной насадки.
• Прочный стальной корпус с защитным покрытием.

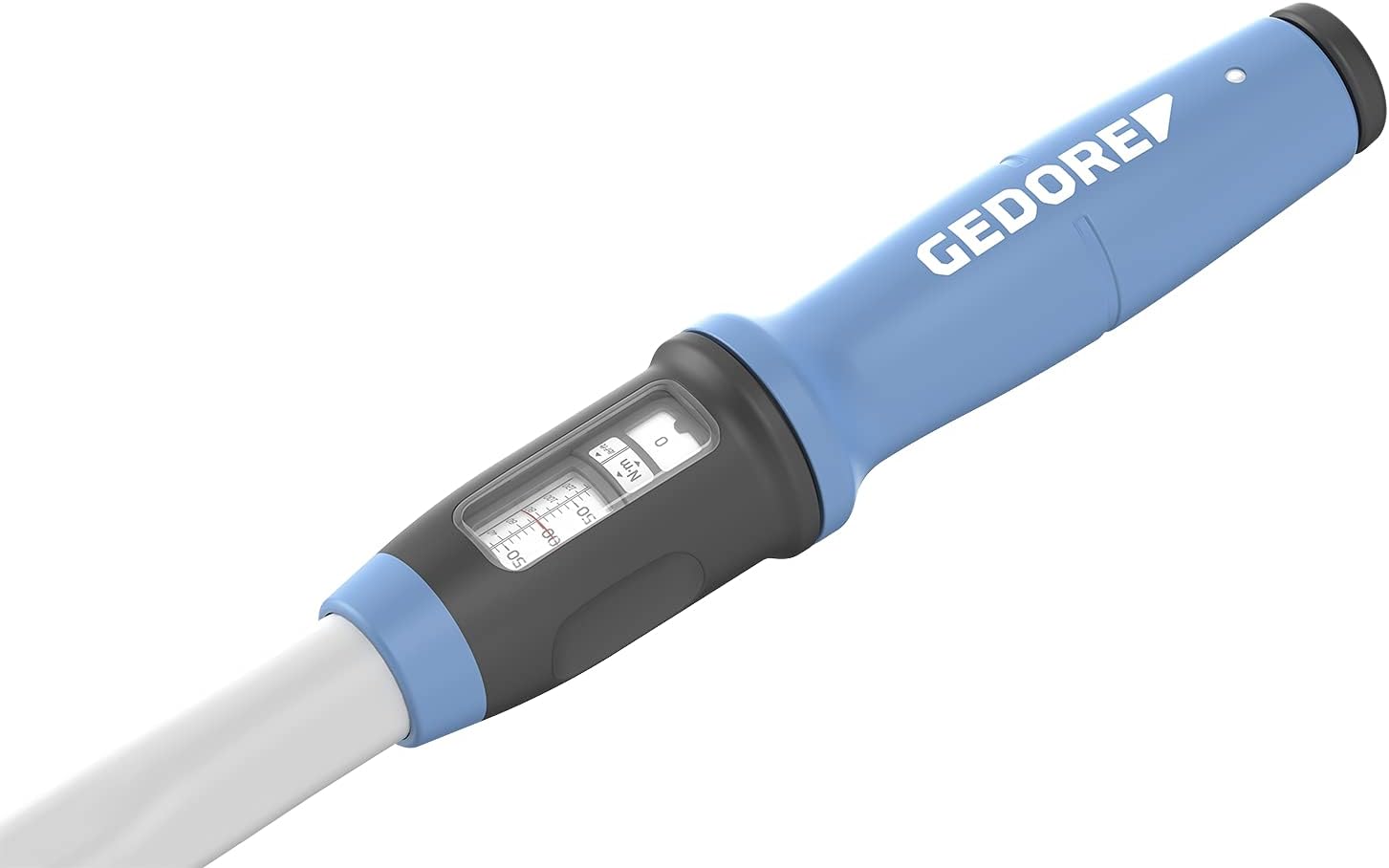

• Эргономичная рукоятка с удобной регулировкой.
• Общая длина — 291,5 мм.
• Калибровочная длина — 236,5 мм.

Точность и контроль затяжки

Максимально допустимое отклонение срабатывания составляет ±3% от установленного момента в предусмотренных производителем условиях. Инструмент соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

Предельный механизм обеспечивает тактильный сигнал при достижении установленного крутящего момента. После срабатывания необходимо прекратить приложение усилия.

Сменные насадки и особенности эксплуатации

Гнездо SE 9×12 мм предназначено для установки совместимых рожковых, накидных, трещоточных и специальных насадок. Возможность замены рабочего инструмента расширяет область применения ключа при сборке и обслуживании различных соединений.

Нормированная установочная глубина составляет 17,5 мм. При использовании насадок, изменяющих эффективную длину ключа, необходимо учитывать соответствующую корректировку момента затяжки.

Другие динамометрические ключи GEDORE TORCOFIX SE

В линейке доступны модели для различных диапазонов крутящего момента:

• GEDORE TORCOFIX SE TF-SE25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE100 — 20–100 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE150 — 30–150 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE200 — 40–200 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE300 — 60–300 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE400 — 80–400 Н·м, 14×18 мм
