Динамометрический ключ GEDORE TORCOFIX SE TF-SE200, 14×18 мм, 40–200 Н·м, 3278549

Динамометрический ключ GEDORE TORCOFIX SE TF-SE200, 40–200 Н·м, 14×18 мм

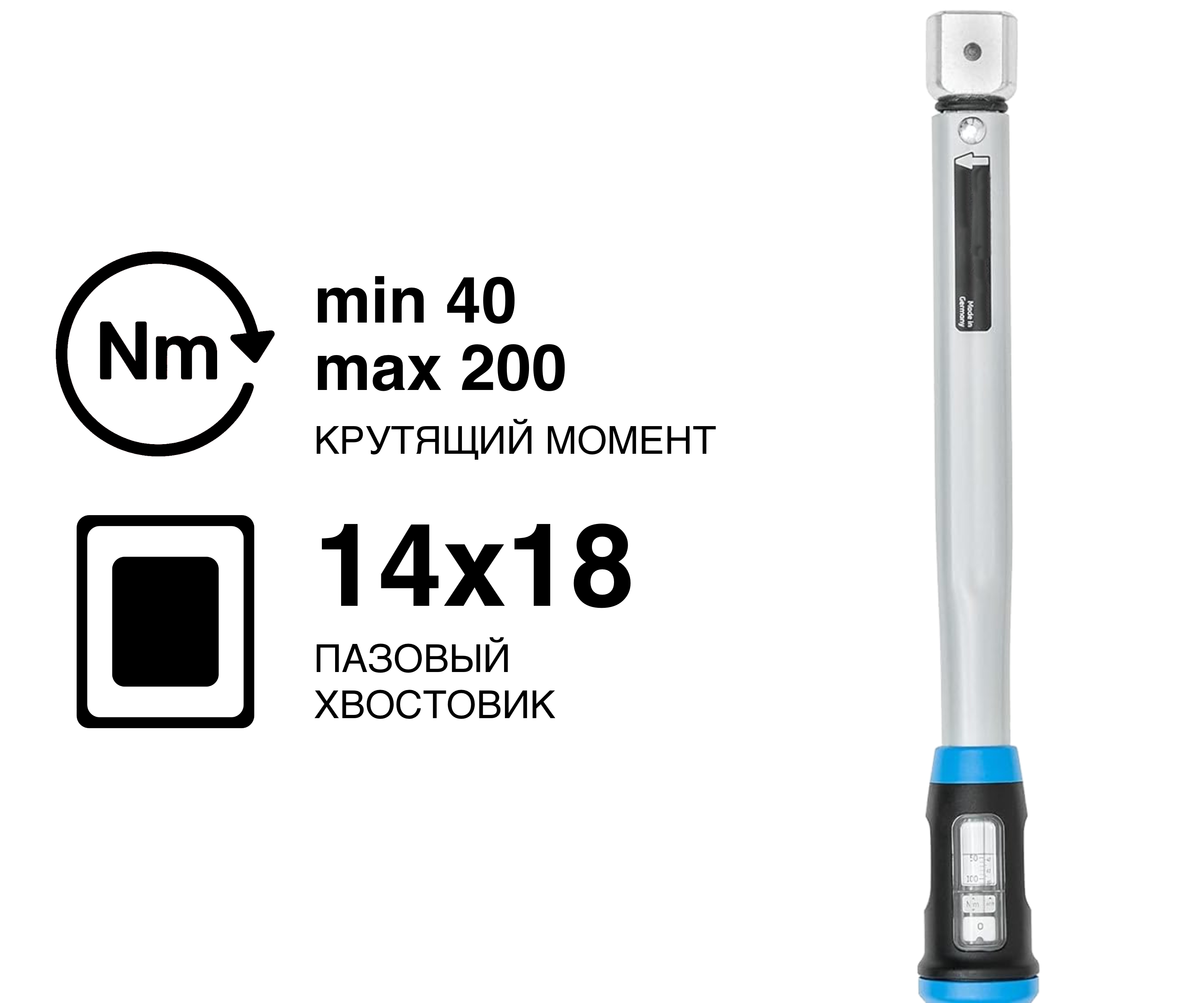

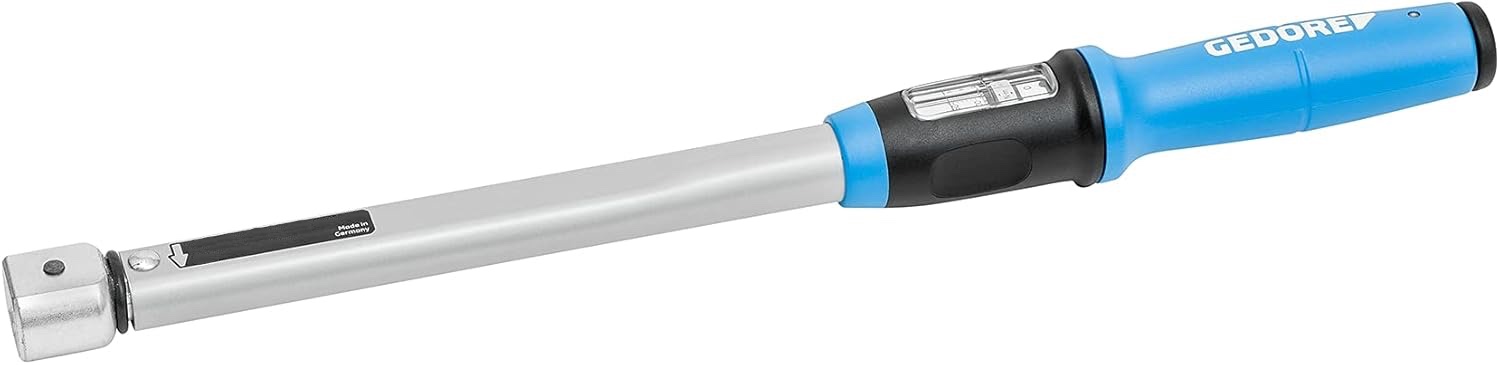

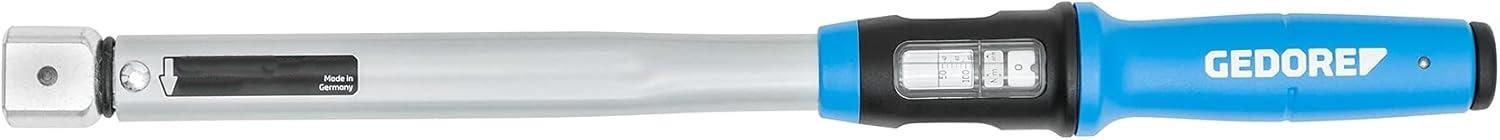

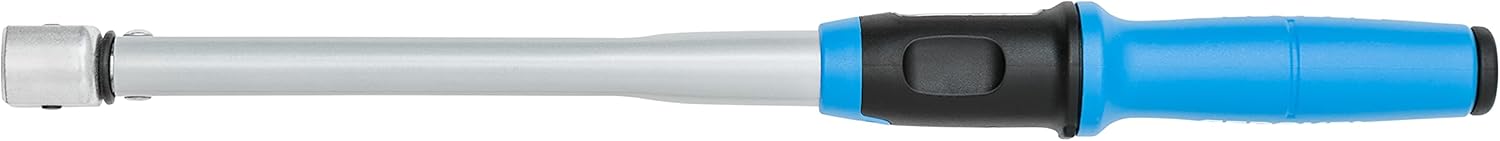

GEDORE TORCOFIX SE TF-SE200 (3278549) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с моментом от 40 до 200 Н·м. Модель оснащена прямоугольным присоединительным гнездом 14×18 мм для установки сменных рабочих насадок и механизмом срабатывания при достижении установленного момента.

Инструмент предназначен для сборки и обслуживания механических агрегатов, промышленного оборудования, транспортной и строительной техники. Корпус длиной 479 мм обеспечивает удобное плечо приложения усилия при затяжке нагруженных соединений. Регулировочная шкала и нониус позволяют точно устанавливать требуемый момент перед началом работы.

Для каких работ подходит

• Техническое обслуживание грузового, коммерческого и специального транспорта.
• Ремонт строительной, дорожной и сельскохозяйственной техники.
• Монтаж и обслуживание промышленного оборудования.
• Сборка редукторов, приводных систем и механических агрегатов.
• Затяжка фланцевых и корпусных резьбовых соединений.
• Работы с крепежом в ограниченном пространстве с применением сменных насадок.
• Контролируемая затяжка соединений с моментом 40–200 Н·м.

Конструктивные особенности

• Диапазон регулировки — 40–200 Н·м.
• Прямоугольное присоединительное гнездо — 14×18 мм.
• Предельный механизм с коротким ходом срабатывания.

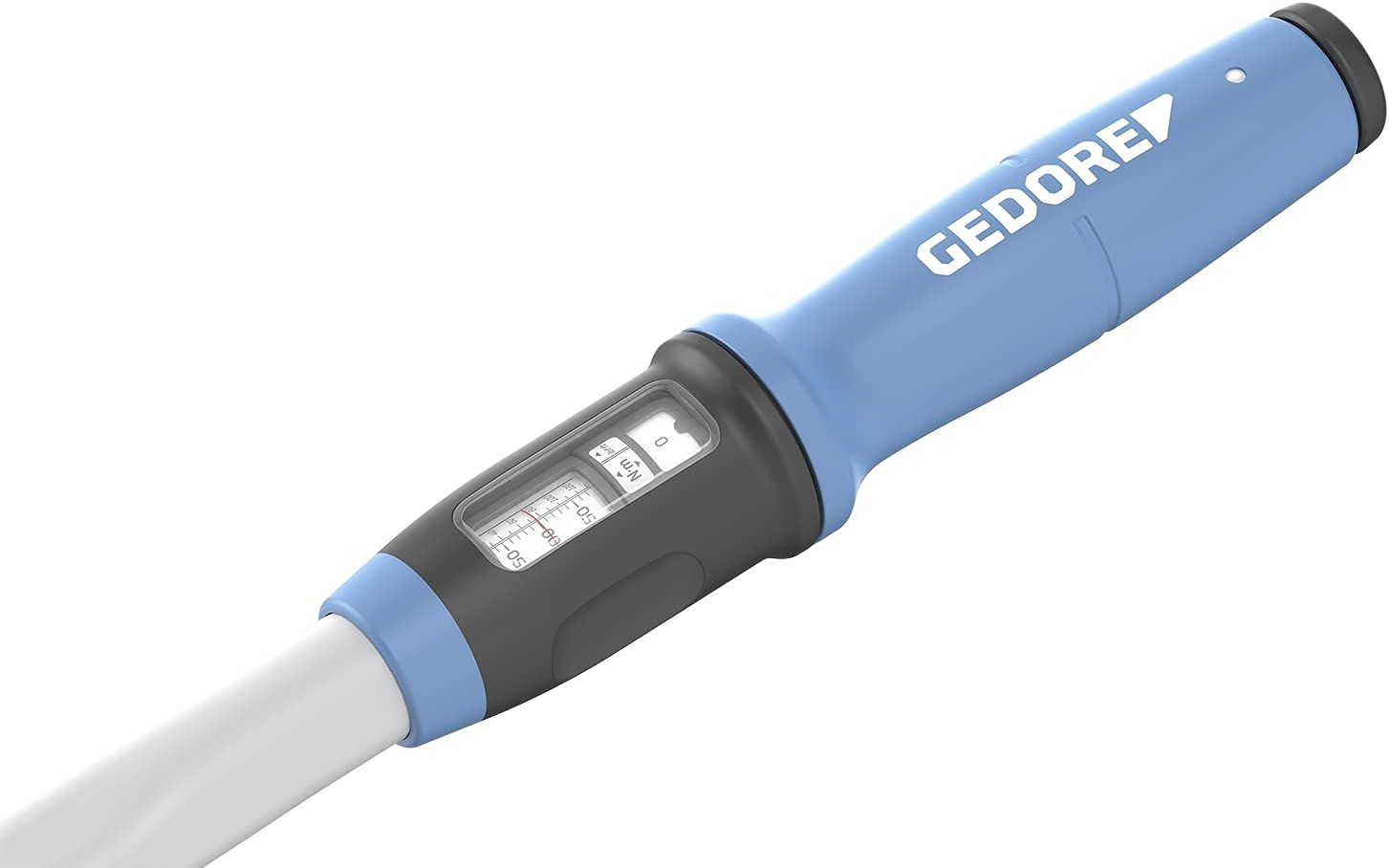

• Основная шкала с делением 10 Н·м.
• Нониус для точной установки момента с шагом 1 Н·м.
• Двойная шкала измерения Н·м и lbf·ft.
• Контролируемая затяжка правой и левой резьбы с соответствующей сменной насадкой.
• Механизм фиксации и извлечения сменной насадки.
• Прочный трубчатый стальной корпус с защитным покрытием.
• Эргономичная рукоятка для приложения значительных усилий.
• Общая длина — 479 мм.
• Калибровочная длина — 411,3 мм.
• Масса — 1,01 кг.

Точность и контроль затяжки

Допустимое отклонение срабатывания составляет ±3% от установленного значения момента в предусмотренных производителем условиях. Ключ соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного момента срабатывает предельный механизм, подающий оператору тактильный сигнал. После срабатывания необходимо прекратить приложение усилия во избежание превышения требуемого момента затяжки.

Сменные насадки и особенности эксплуатации

Присоединительное гнездо SE 14×18 мм предназначено для установки совместимых рожковых, накидных, трещоточных и специальных рабочих насадок. Возможность использования различных типов оснастки позволяет адаптировать инструмент к условиям промышленного монтажа и сервисного обслуживания.

Нормированная установочная глубина составляет 25 мм. При использовании насадок, изменяющих эффективную длину инструмента, необходимо учитывать соответствующую поправку к устанавливаемому моменту.

Другие динамометрические ключи GEDORE TORCOFIX SE

В линейке представлены модели с различными диапазонами момента и присоединительными размерами:

• GEDORE TORCOFIX SE TF-SE25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE50 — 10–50 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE100 — 20–100 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE150 — 30–150 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE300 — 60–300 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE400 — 80–400 Н·м, 14×18 мм
