Динамометрический ключ GEDORE TORCOFIX SE TF-SE150, 9×12 мм, 30–150 Н·м, 3278530

Динамометрический ключ GEDORE TORCOFIX SE TF-SE150, 30–150 Н·м, 9×12 мм

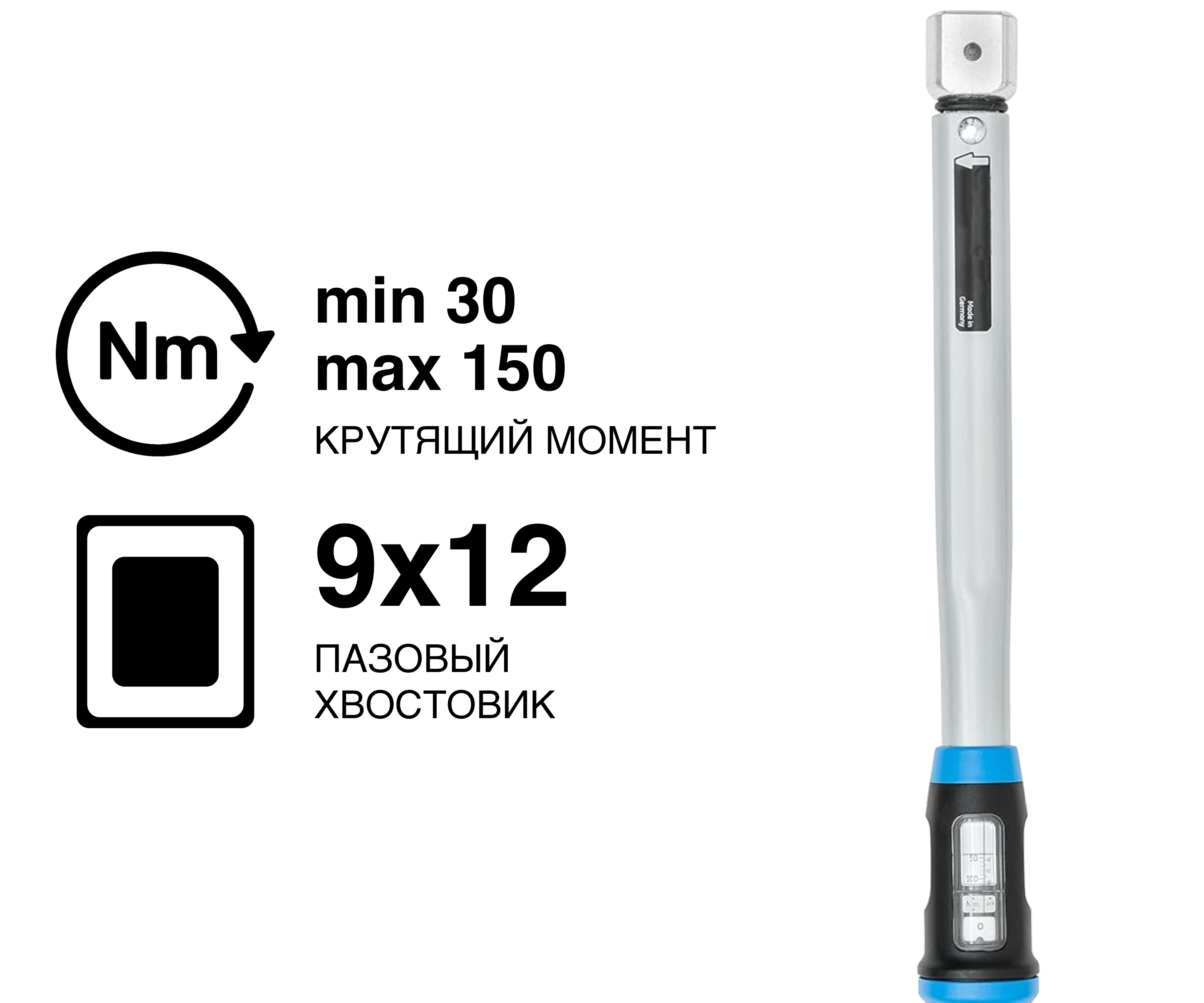

GEDORE TORCOFIX SE TF-SE150 (3278530) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с моментом 30–150 Н·м. Модель оснащена прямоугольным присоединительным гнездом 9×12 мм для установки сменных рабочих насадок.

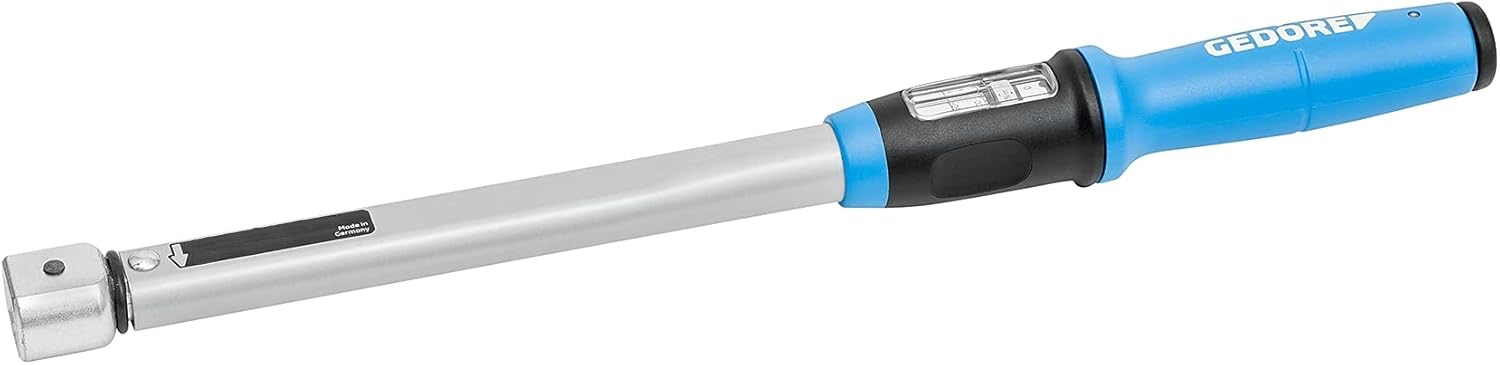

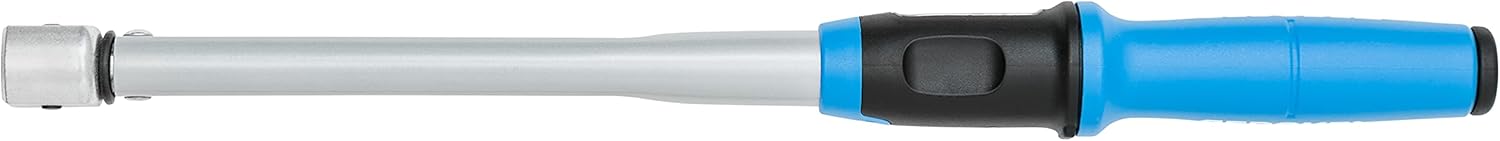

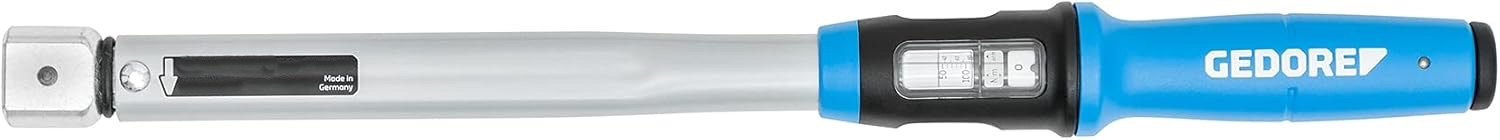

Удлинённый корпус длиной 469 мм обеспечивает увеличенное плечо приложения усилия при работе с нагруженными резьбовыми соединениями. Инструмент применяется в машиностроении, промышленном монтаже, сервисном обслуживании транспорта и при сборке механических агрегатов. Регулируемая шкала с нониусом позволяет устанавливать необходимый момент непосредственно перед выполнением операции.

Для каких работ подходит

• Техническое обслуживание легкового, коммерческого и специального транспорта.
• Ремонт строительной, дорожной и сельскохозяйственной техники.
• Сборка и обслуживание приводов, редукторов и механических агрегатов.
• Монтаж промышленного оборудования и металлоконструкций.
• Затяжка корпусных и фланцевых резьбовых соединений.
• Серийные производственные и ремонтные операции.
• Контролируемая затяжка крепежа с моментом 30–150 Н·м.

Конструктивные особенности

• Диапазон регулировки — 30–150 Н·м.
• Прямоугольное присоединительное гнездо — 9×12 мм.
• Предельный механизм с коротким ходом срабатывания.

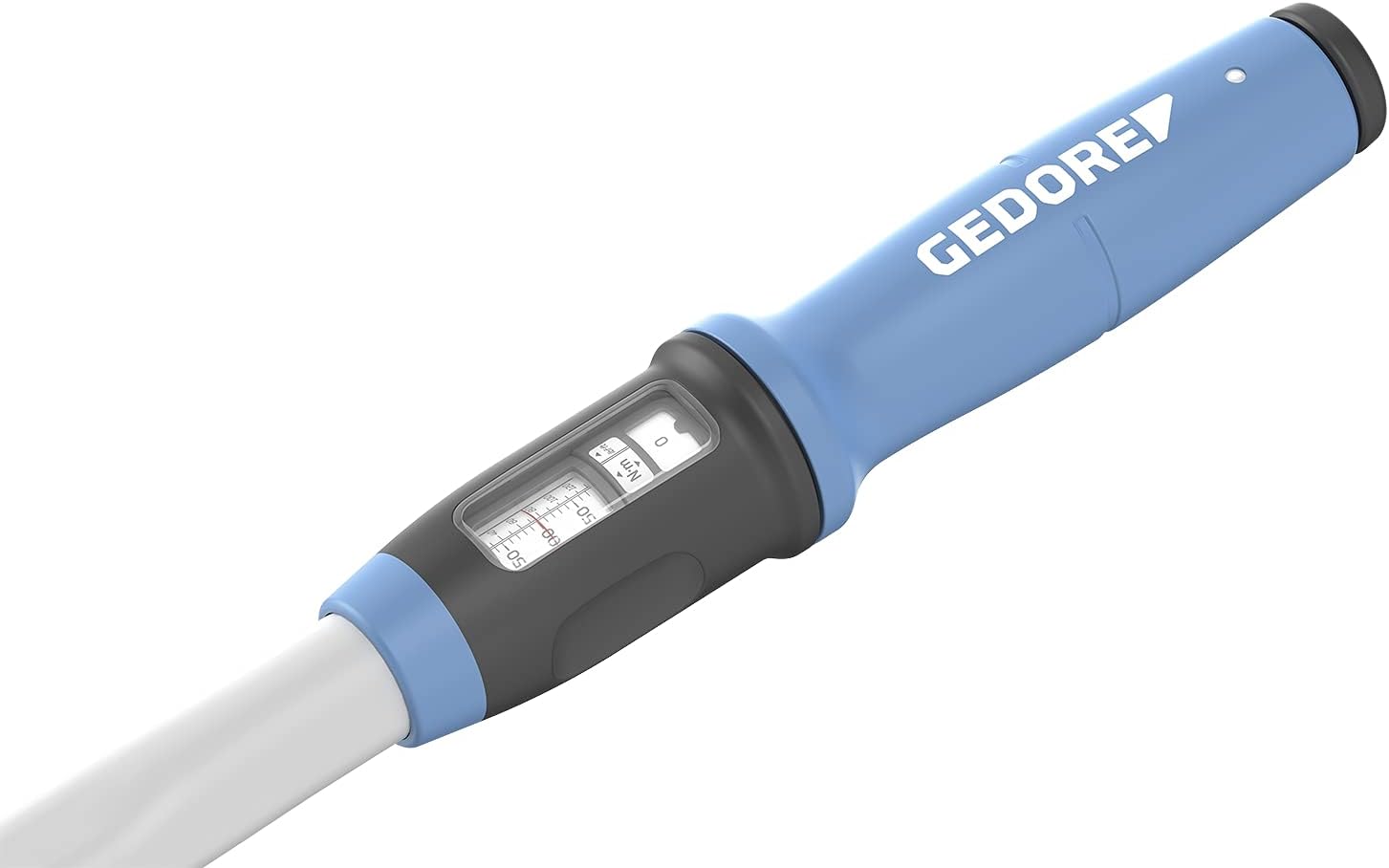

• Основная шкала с делением 10 Н·м.
• Нониус для установки момента с шагом 1 Н·м.
• Двойная шкала Н·м и lbf·ft.
• Контролируемая затяжка в правом и левом направлениях с соответствующей сменной насадкой.
• Механизм фиксации и извлечения сменной насадки.
• Прочный трубчатый стальной корпус с защитным покрытием.
• Эргономичная рукоятка для работы с повышенными усилиями.
• Общая длина — 469 мм.
• Калибровочная длина — 401,3 мм.
• Масса — 0,93 кг.

Точность и контроль затяжки

Максимально допустимое отклонение срабатывания составляет ±3% от установленного крутящего момента в предусмотренных производителем условиях. Ключ соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного момента срабатывает предельный механизм с тактильным сигналом. Это позволяет контролировать завершение затяжки при выполнении монтажных и сервисных работ. После срабатывания необходимо прекратить приложение усилия.

Сменные насадки и особенности эксплуатации

Гнездо SE 9×12 мм позволяет устанавливать совместимые рожковые, накидные, трещоточные и специальные насадки. Сменное исполнение рабочего инструмента расширяет возможности ключа при обслуживании соединений с различной геометрией и ограниченным доступом.

Нормированная установочная глубина составляет 17,5 мм. При применении насадок, изменяющих эффективное плечо приложения усилия, необходимо корректировать настройку крутящего момента в соответствии с геометрией оснастки.

Другие динамометрические ключи GEDORE TORCOFIX SE

Другие модели серии для работы с различными моментами затяжки:

• GEDORE TORCOFIX SE TF-SE25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE50 — 10–50 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE100 — 20–100 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE200 — 40–200 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE300 — 60–300 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE400 — 80–400 Н·м, 14×18 мм
