Динамометрический ключ GEDORE TORCOFIX SE TF-SE100, 9×12 мм, 20–100 Н·м, 3278522

Динамометрический ключ GEDORE TORCOFIX SE TF-SE100, 20–100 Н·м, 9×12 мм

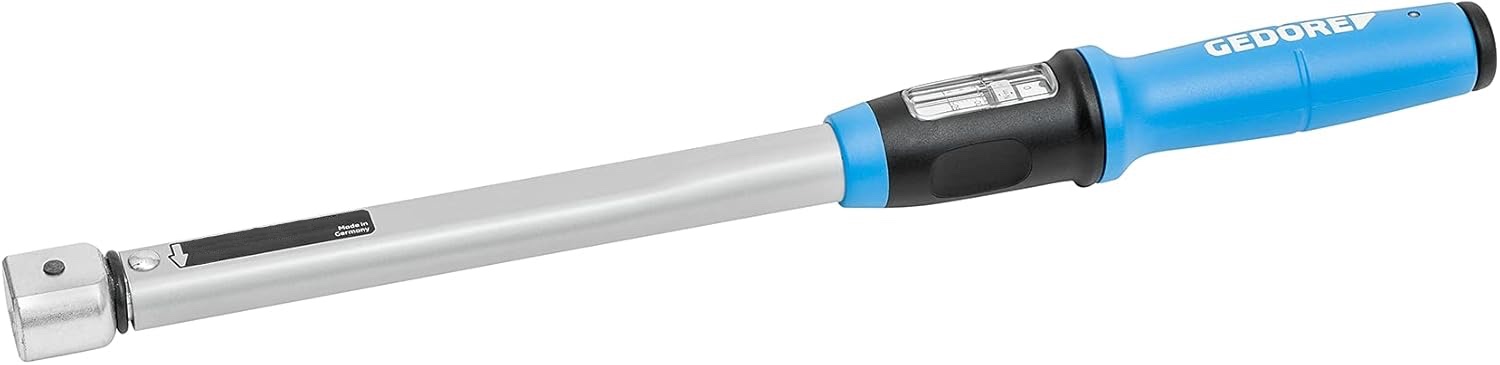

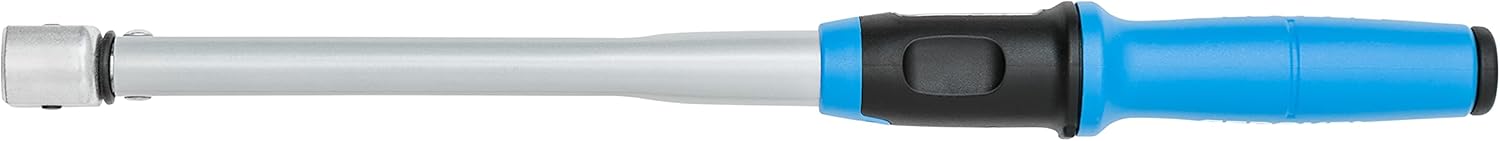

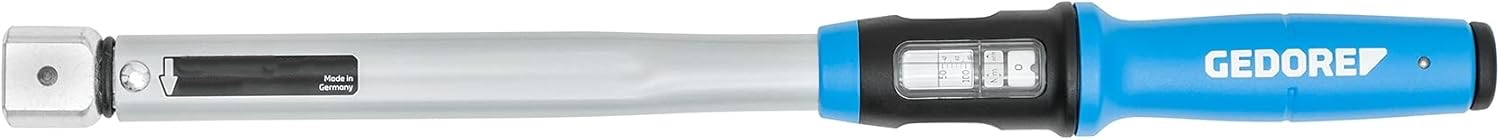

GEDORE TORCOFIX SE TF-SE100 (3278522) — профессиональный регулируемый динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с моментом от 20 до 100 Н·м. Инструмент оснащён прямоугольным присоединительным гнездом 9×12 мм для установки сменных рабочих насадок и механизмом срабатывания при достижении установленного момента.

Модель предназначена для сборки машин и механизмов, технического обслуживания транспорта и монтажа промышленного оборудования. Корпус длиной 378 мм обеспечивает удобное приложение усилия, а регулируемая шкала с нониусом позволяет точно устанавливать необходимый момент затяжки.

Для каких работ подходит

• Техническое обслуживание легкового и коммерческого транспорта.
• Сборка и ремонт механических передач и приводных агрегатов.
• Монтаж и обслуживание промышленного оборудования.
• Сборка корпусных деталей и соединительных узлов машин.
• Серийные монтажные операции с нормированным моментом затяжки.
• Работа с крепежом в труднодоступных местах с использованием сменных насадок.
• Контролируемая затяжка соединений с моментом 20–100 Н·м.

Конструктивные особенности

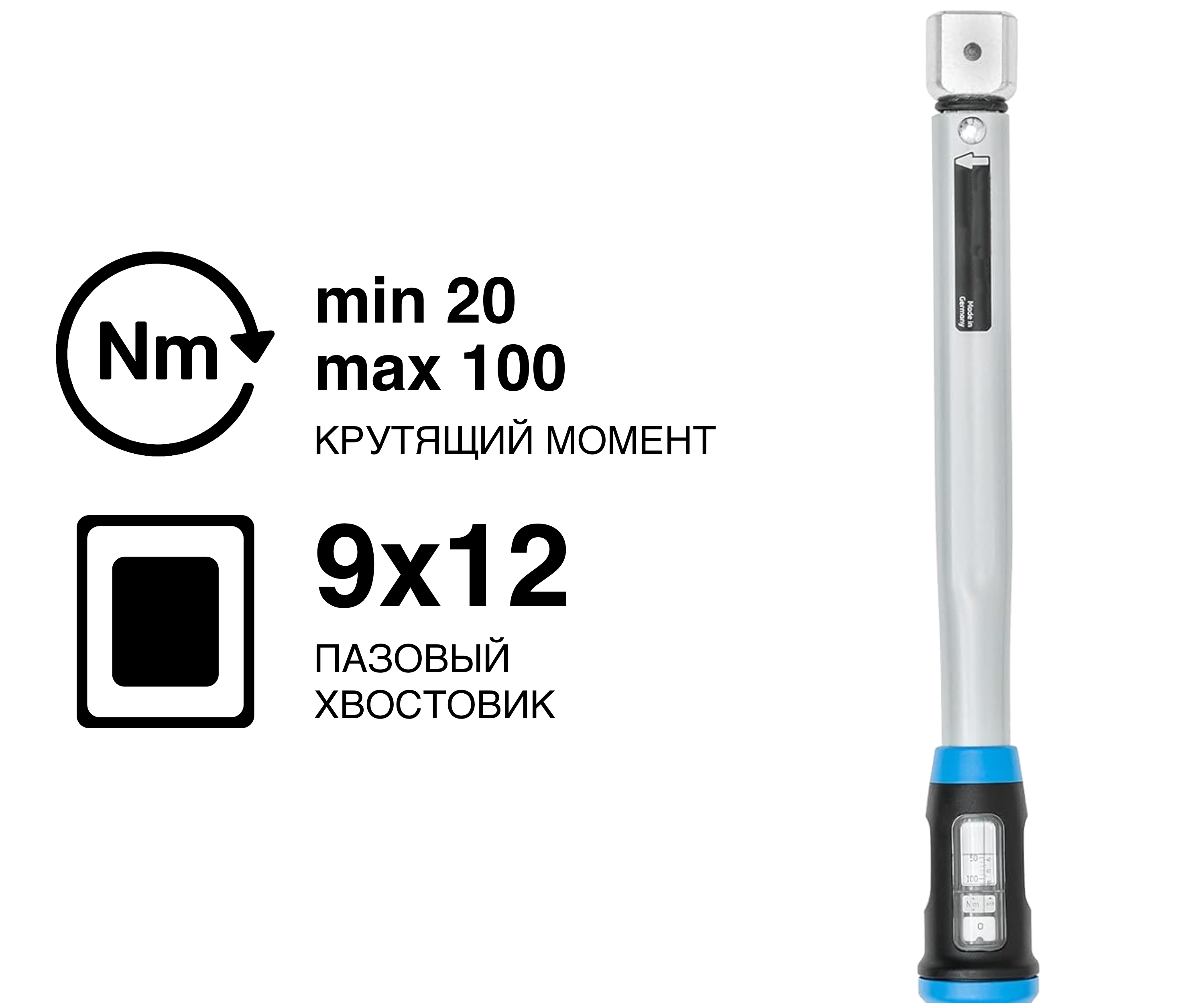

• Диапазон регулировки — 20–100 Н·м.
• Прямоугольное присоединительное гнездо — 9×12 мм.
• Предельный механизм с коротким ходом срабатывания.

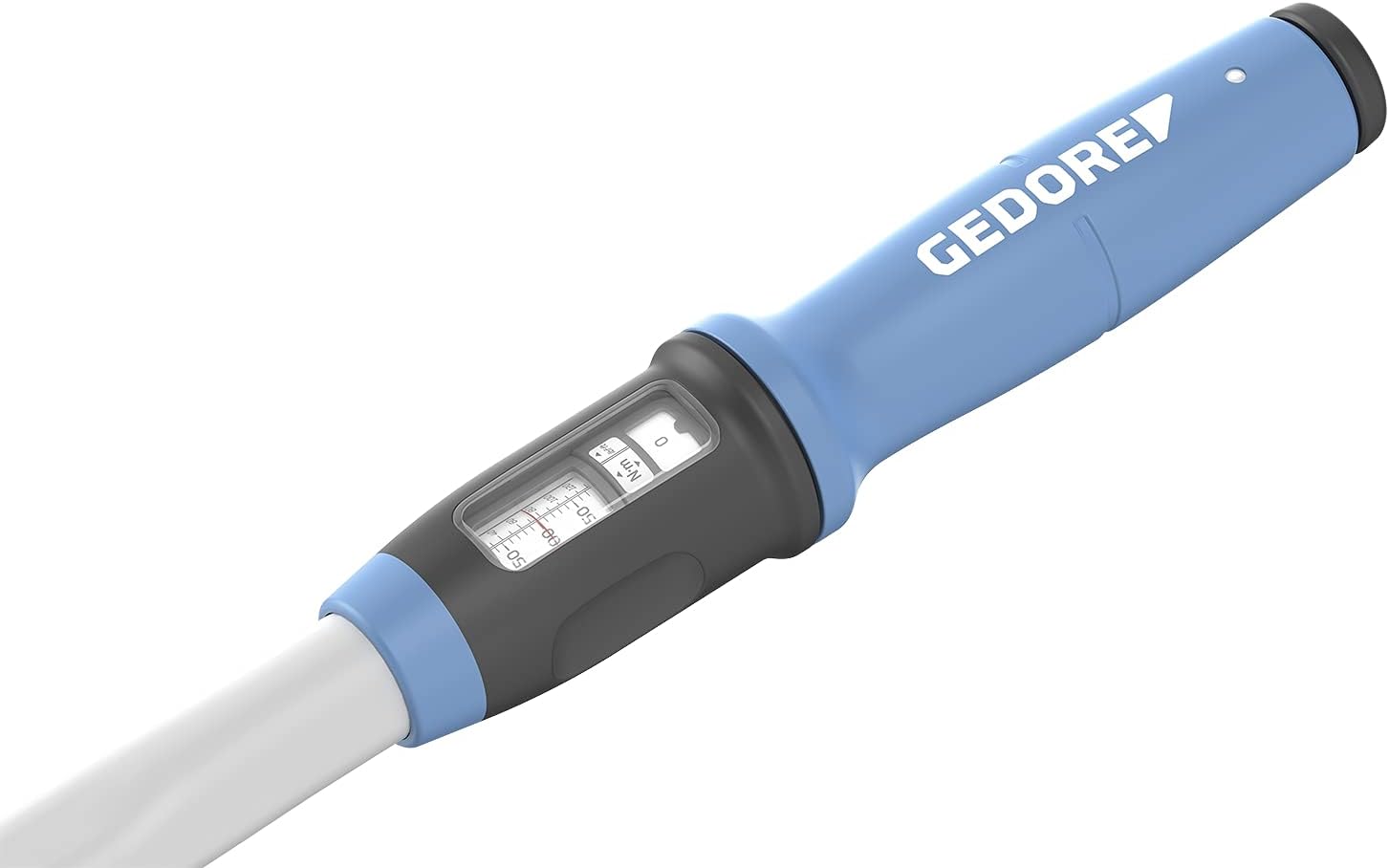

• Основная шкала с делением 5 Н·м.
• Нониус с шагом установки момента 0,5 Н·м.
• Двойная шкала измерения Н·м и lbf·ft.
• Контролируемая затяжка правой и левой резьбы при соответствующей установке насадки.
• Механизм фиксации и извлечения сменных насадок.
• Прочный трубчатый стальной корпус с защитным покрытием.
• Эргономичная рукоятка для удобного приложения усилия.
• Общая длина — 378 мм.
• Калибровочная длина — 310,3 мм.
• Масса — 0,77 кг.

Точность и контроль затяжки

Допустимое отклонение срабатывания составляет ±3% от установленного значения крутящего момента в предусмотренных производителем условиях. Ключ соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении заданного момента срабатывает предельный механизм, подающий оператору отчётливый тактильный сигнал. После срабатывания необходимо прекратить приложение усилия для предотвращения превышения установленного момента.

Сменные насадки и особенности эксплуатации

Присоединение SE 9×12 мм позволяет использовать совместимые рожковые, накидные, трещоточные и специальные рабочие насадки. Это делает инструмент подходящим для работы с различными типами крепежа, включая соединения с ограниченным доступом.

Нормированная установочная глубина составляет 17,5 мм. При использовании насадок, изменяющих эффективное плечо ключа, необходимо учитывать поправку к установленному крутящему моменту.

Другие динамометрические ключи GEDORE TORCOFIX SE

В линейке GEDORE TORCOFIX SE представлены модели с различными диапазонами момента:

• GEDORE TORCOFIX SE TF-SE25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE50 — 10–50 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE150 — 30–150 Н·м, 9×12 мм
• GEDORE TORCOFIX SE TF-SE200 — 40–200 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE300 — 60–300 Н·м, 14×18 мм
• GEDORE TORCOFIX SE TF-SE400 — 80–400 Н·м, 14×18 мм
