Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS85, 9×12 мм, 17–85 Н·м, 3288277

Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS85, 17–85 Н·м, 9×12 мм

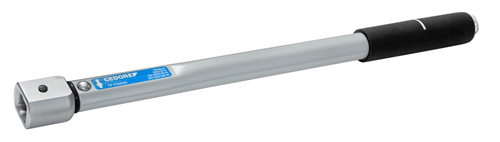

GEDORE TORCOFIX FS SE TF-FS85 (3288277) — профессиональный динамометрический ключ предельного типа с фиксируемой настройкой крутящего момента в диапазоне 17–85 Н·м. Инструмент предназначен для контролируемой затяжки резьбовых соединений при промышленной сборке, монтаже и техническом обслуживании машин и оборудования.

Модель оснащена прямоугольным присоединительным гнездом 9×12 мм для установки сменных рабочих насадок. Удлинённый по сравнению с младшими моделями корпус обеспечивает увеличенное плечо приложения усилия. Механизм фиксации предварительно установленного момента позволяет использовать инструмент для многократного выполнения однотипных операций без необходимости регулировки перед каждой затяжкой.

Для каких работ подходит

• Серийная сборка машин, приводных механизмов и механических агрегатов.
• Контролируемая затяжка крепежа с моментом 17–85 Н·м.
• Монтаж и обслуживание промышленного оборудования.
• Работы с резьбовыми соединениями в автомобильной и специальной технике.
• Сборка механических передач, корпусов и соединительных узлов.
• Повторяющиеся операции затяжки на производственных и сборочных линиях.
• Монтаж крепежа в труднодоступных местах с использованием сменных насадок.

Конструктивные особенности

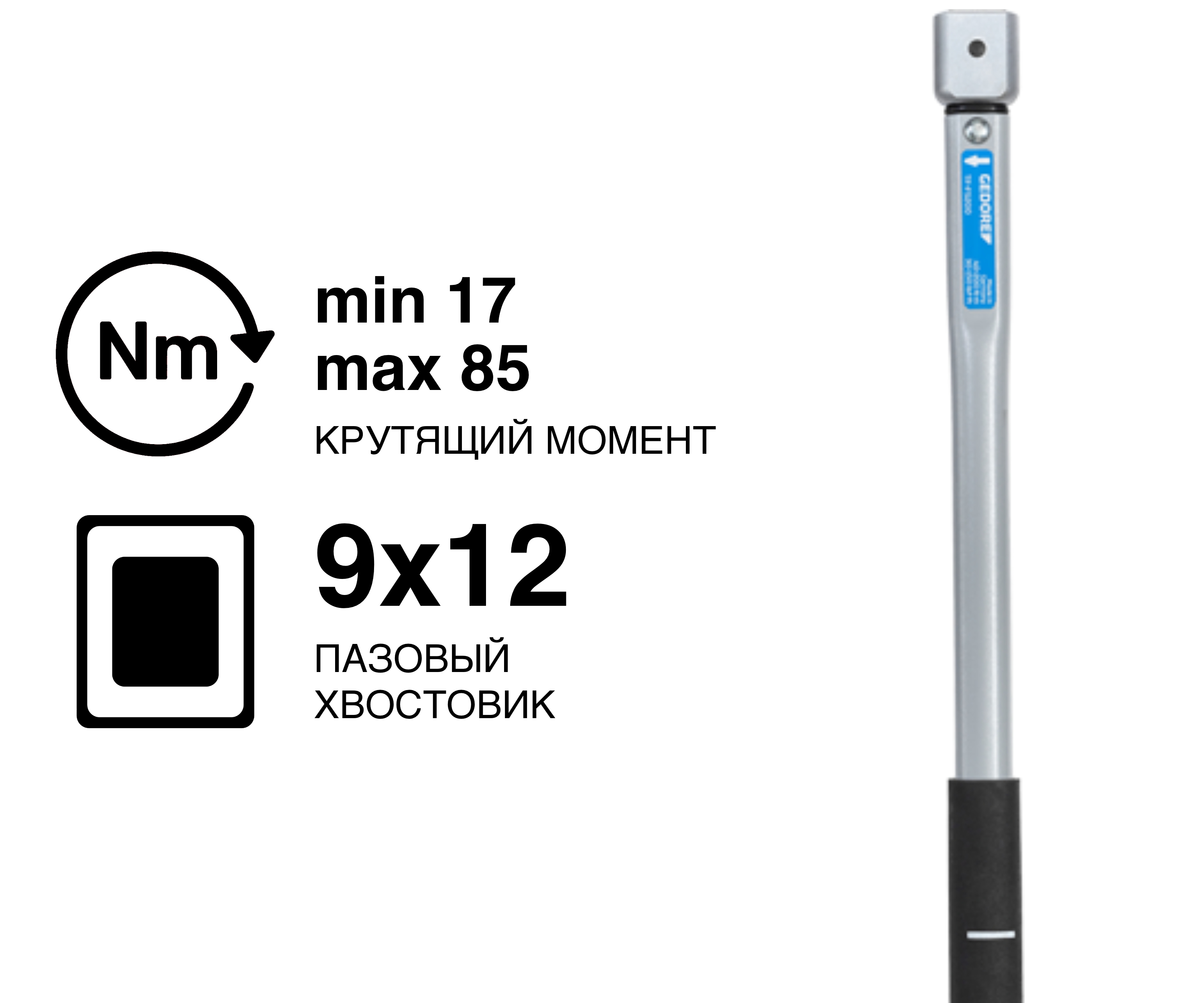

• Рабочий диапазон крутящего момента — 17–85 Н·м.
• Присоединительное гнездо для сменных насадок — 9×12 мм.
• Предельный механизм с коротким ходом срабатывания.
• Предварительная установка и фиксация момента без внешней регулировочной шкалы.
• Защитная крышка регулировочного механизма на торце рукоятки.
• Контролируемая затяжка в правом и левом направлениях с соответствующей насадкой.
• Прочный трубчатый стальной корпус с защитным покрытием.
• Эргономичная рукоятка для удобного приложения усилия.
• Общая длина — 329 мм.
• Масса — 0,45 кг.
• Калибровочная длина — 276,5 мм.

Точность и контроль затяжки

Допустимое отклонение срабатывания ключа GEDORE TF-FS85 составляет ±3% от установленного момента в предусмотренных производителем условиях. Инструмент соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного значения срабатывает предельный механизм, обеспечивающий тактильный сигнал оператору. Такой принцип действия позволяет контролировать завершение затяжки и поддерживать повторяемость операций при серийной сборке.

Настройка момента и сменные насадки

Модель TF-FS85 поставляется без предварительно установленного фиксированного значения момента. Настройка выполняется с использованием соответствующего регулировочного инструмента и оборудования для контроля крутящего момента. По запросу возможна заводская установка необходимого момента затяжки.

Присоединительное гнездо SE 9×12 мм позволяет использовать подходящие рожковые, накидные, трещоточные и специальные сменные насадки. Нормированная установочная глубина составляет 17,5 мм. Применение насадок с отличающейся рабочей геометрией может потребовать корректировки установленного момента.

Другие динамометрические ключи GEDORE TORCOFIX FS SE

В линейке представлены модели для меньших и больших моментов затяжки:

• GEDORE TORCOFIX FS SE TF-FS25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS50 — 10–50 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS200 — 40–200 Н·м, 14×18 мм
