Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS50, 9×12 мм, 10–50 Н·м, 3288269

Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS50, 10–50 Н·м, 9×12 мм

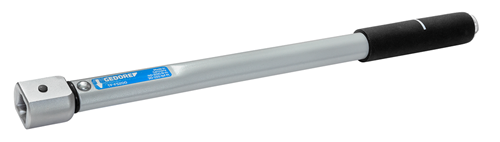

GEDORE TORCOFIX FS SE TF-FS50 (3288269) — профессиональный динамометрический ключ предельного типа для контролируемой затяжки резьбовых соединений с крутящим моментом от 10 до 50 Н·м. Модель разработана для производственных участков, серийной сборки механических узлов и повторяющихся монтажных операций с нормированным моментом затяжки.

Ключ оснащён прямоугольным присоединительным гнездом 9×12 мм для использования сменных рабочих насадок. Конструкция без внешней регулировочной шкалы позволяет зафиксировать предварительно установленный момент и снизить вероятность его случайного изменения. Длина корпуса 246 мм обеспечивает удобное приложение усилия при работе с крепежом среднего размера.

Для каких работ подходит

• Серийная сборка машин, механизмов и промышленного оборудования.
• Контролируемая затяжка резьбовых соединений с моментом 10–50 Н·м.
• Монтаж компонентов механических передач, приводов и агрегатов.
• Обслуживание автомобильной, строительной и специальной техники.
• Производственные операции с установленными требованиями к моменту затяжки.
• Работа с крепежом в труднодоступных местах с использованием сменных насадок.

Конструктивные особенности

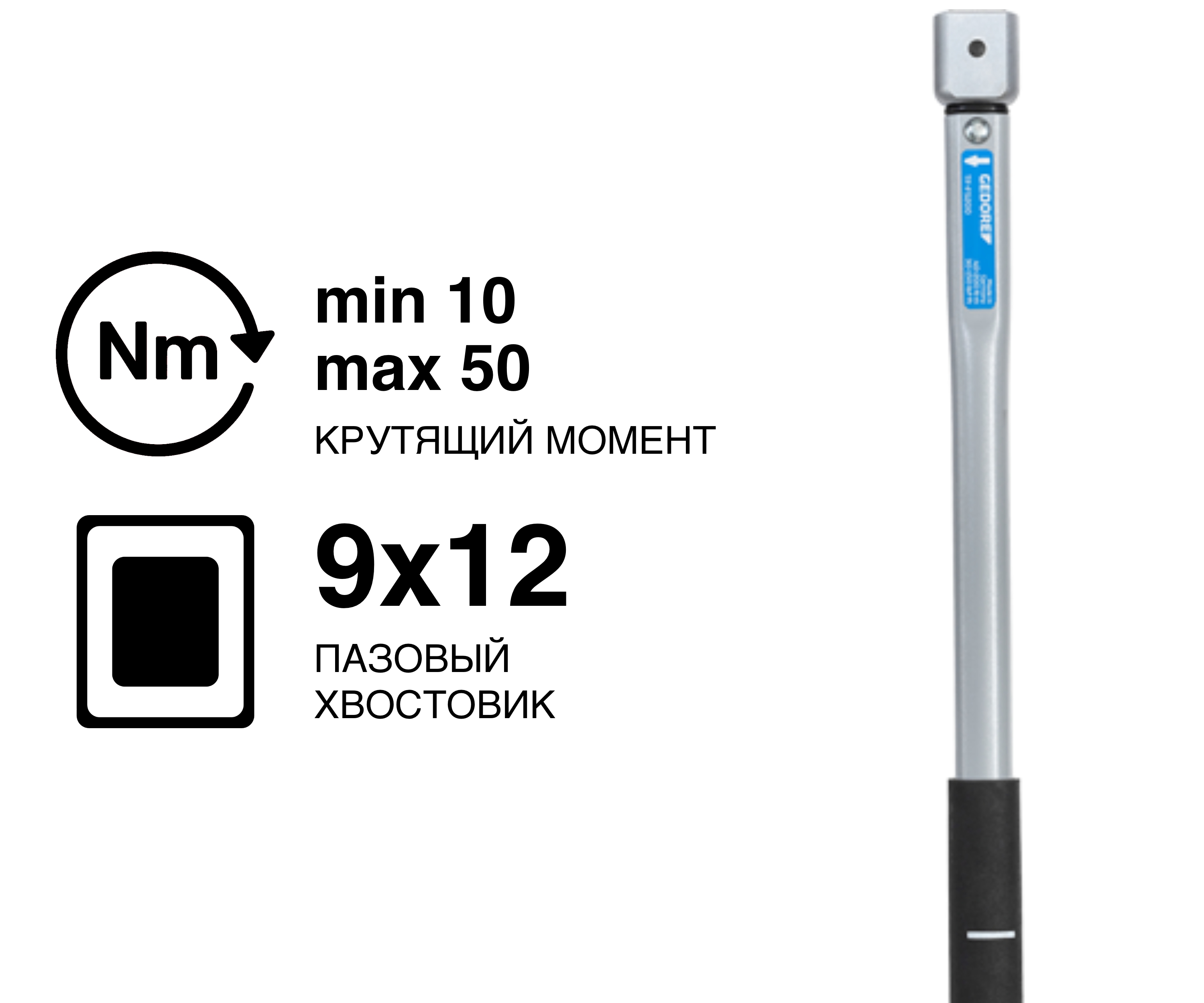

• Рабочий диапазон крутящего момента — 10–50 Н·м.
• Прямоугольное присоединительное гнездо — 9×12 мм.
• Предельный механизм с коротким ходом срабатывания.
• Фиксируемая настройка момента без внешней регулировочной шкалы.
• Защитная крышка механизма настройки.
• Возможность контролируемой затяжки в правом и левом направлениях с соответствующей сменной насадкой.
• Прочный трубчатый стальной корпус с защитным покрытием.
• Эргономичная рукоятка для выполнения повторяющихся операций.
• Общая длина — 246 мм.
• Калибровочная длина — 193,5 мм.

Точность и контроль затяжки

Динамометрический ключ GEDORE TF-FS50 обеспечивает точность срабатывания ±3% в предусмотренных производителем условиях и соответствует DIN EN ISO 6789:2017, тип II, класс A. Инструмент поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного момента срабатывает предельный механизм с тактильным сигналом. Это позволяет оператору контролировать завершение затяжки при выполнении повторяющихся производственных операций.

Настройка момента и сменные насадки

Ключ TF-FS50 поставляется без предварительно установленного фиксированного значения момента. Перед применением требуется настройка с использованием соответствующего регулировочного инструмента и оборудования для контроля крутящего момента. По запросу доступна заводская установка момента затяжки.

Присоединительное гнездо SE 9×12 мм совместимо с подходящими сменными рожковыми, накидными, трещоточными и специальными насадками. Нормированная установочная глубина составляет 17,5 мм. При использовании насадок, изменяющих эффективное плечо ключа, необходимо учитывать поправку к установленному моменту.

Другие динамометрические ключи GEDORE TORCOFIX FS SE

Для других диапазонов момента доступны следующие модели:

• GEDORE TORCOFIX FS SE TF-FS25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS85 — 17–85 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS200 — 40–200 Н·м, 14×18 мм
