Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS200, 14×18 мм, 40–200 Н·м, 3288285

Динамометрический ключ GEDORE TORCOFIX FS SE TF-FS200, 40–200 Н·м, 14×18 мм

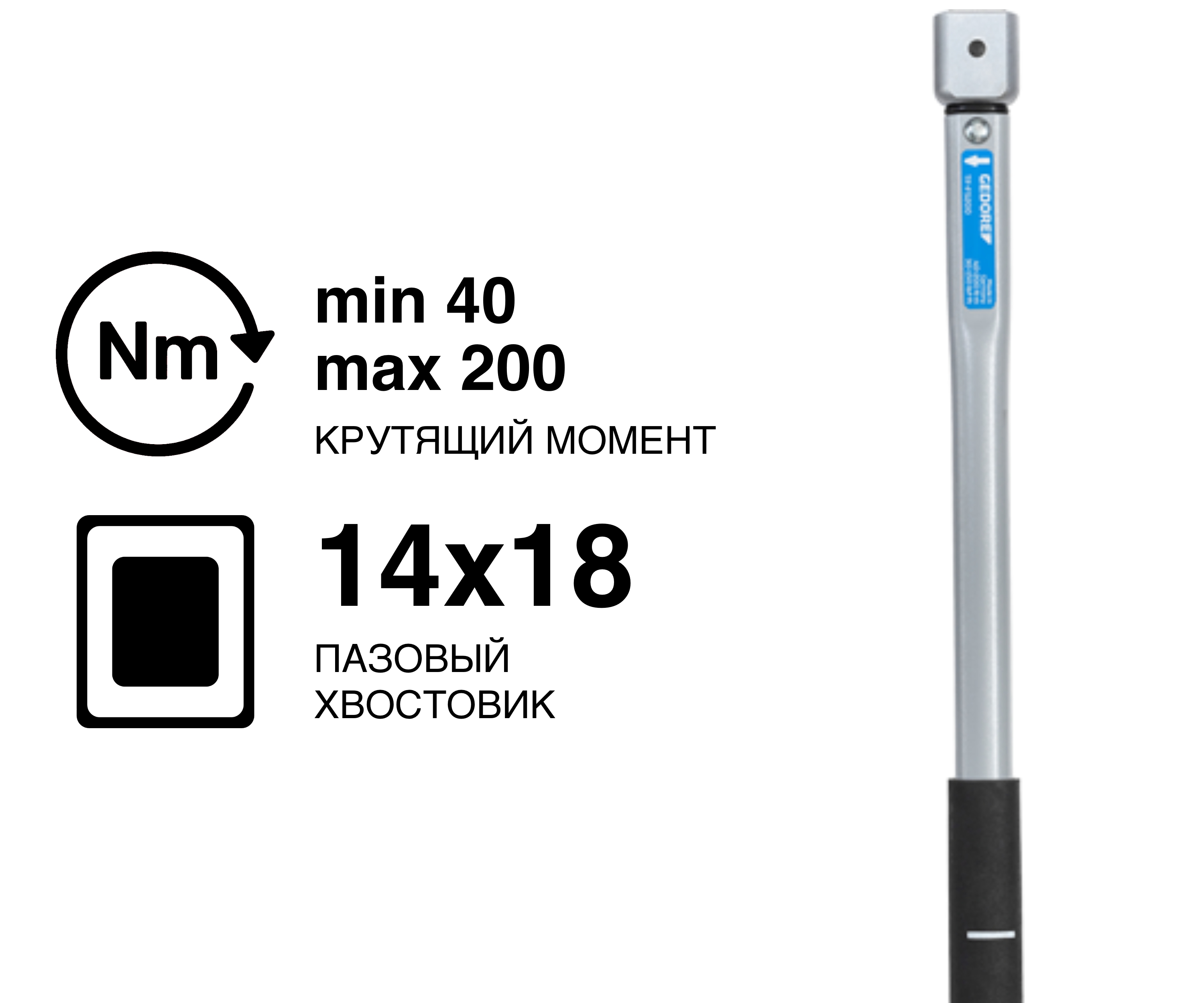

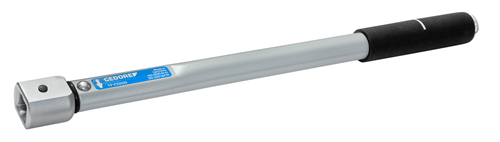

GEDORE TORCOFIX FS SE TF-FS200 (3288285) — профессиональный динамометрический ключ предельного типа с фиксируемой настройкой крутящего момента в диапазоне 40–200 Н·м. Инструмент предназначен для контролируемой затяжки нагруженных резьбовых соединений при промышленной сборке, монтаже механического оборудования и техническом обслуживании машин.

Модель оснащена прямоугольным присоединительным гнездом 14×18 мм для установки сменных рабочих насадок. Стальной корпус длиной 410 мм обеспечивает увеличенное плечо приложения усилия по сравнению с младшими моделями серии. Конструкция с фиксируемой настройкой момента ориентирована на многократные операции затяжки, требующие стабильных параметров и защиты от случайного изменения установленного значения.

Для каких работ подходит

• Серийная сборка промышленного оборудования и механических агрегатов.
• Контролируемая затяжка резьбовых соединений с моментом 40–200 Н·м.
• Монтаж и обслуживание приводов, редукторов и механических передач.
• Ремонт и техническое обслуживание строительной, дорожной и сельскохозяйственной техники.
• Сборка силовых и фланцевых резьбовых соединений.
• Монтаж узлов машин и оборудования с установленными требованиями к моменту затяжки.
• Повторяющиеся производственные операции с крепежом среднего и крупного размера.

Конструктивные особенности

• Диапазон крутящего момента — 40–200 Н·м.
• Прямоугольное присоединительное гнездо — 14×18 мм.
• Предельный механизм с коротким ходом срабатывания.
• Фиксируемая предварительная настройка момента без внешней регулировочной шкалы.
• Защитная крышка механизма настройки на торце рукоятки.
• Возможность контролируемой затяжки в правом и левом направлениях с соответствующей сменной насадкой.
• Прочная трубчатая стальная конструкция с защитным покрытием.
• Удлинённый корпус для удобного приложения усилия.
• Эргономичная рукоятка.
• Общая длина — 410 мм.
• Масса — 0,95 кг.
• Калибровочная длина — 345,5 мм.

Точность и контроль затяжки

Динамометрический ключ GEDORE TF-FS200 обеспечивает допустимое отклонение срабатывания ±3% от установленного крутящего момента в предусмотренных производителем условиях. Инструмент соответствует DIN EN ISO 6789:2017, тип II, класс A, и поставляется с заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении заданного момента срабатывает предельный механизм, формирующий тактильный сигнал оператору. После срабатывания необходимо прекратить приложение усилия, чтобы не допустить превышения установленного момента затяжки.

Настройка момента и сменные насадки

Ключ TF-FS200 поставляется без предварительно установленного фиксированного значения момента. Перед эксплуатацией необходимо выполнить настройку с использованием соответствующего регулировочного инструмента и оборудования для контроля крутящего момента. По запросу возможна заводская настройка на требуемое значение.

Присоединительное гнездо SE 14×18 мм предназначено для установки совместимых рожковых, накидных, трещоточных и специальных рабочих насадок. Нормированная установочная глубина составляет 25 мм. Использование насадок с изменённой рабочей геометрией может потребовать пересчёта момента с учётом эффективной длины инструмента.

Другие динамометрические ключи GEDORE TORCOFIX FS SE

Для работы с меньшими моментами затяжки в серии предусмотрены следующие модели:

• GEDORE TORCOFIX FS SE TF-FS25 — 5–25 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS50 — 10–50 Н·м, 9×12 мм
• GEDORE TORCOFIX FS SE TF-FS85 — 17–85 Н·м, 9×12 мм
