Динамометрический ключ GEDORE red R68900100, 1/2″, 20–100 Н·м, 3301216

Динамометрический ключ GEDORE red R68900100, 1/2″, 20–100 Н·м

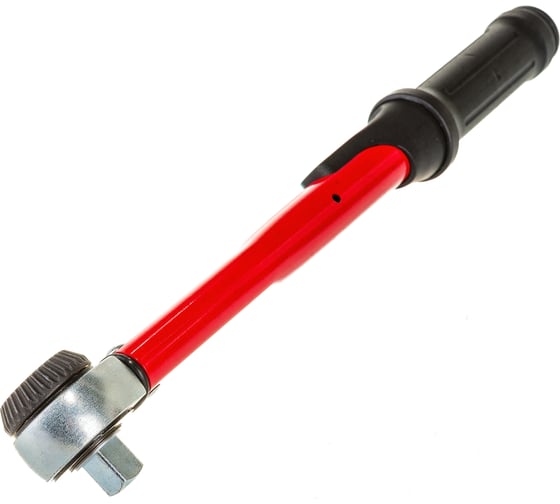

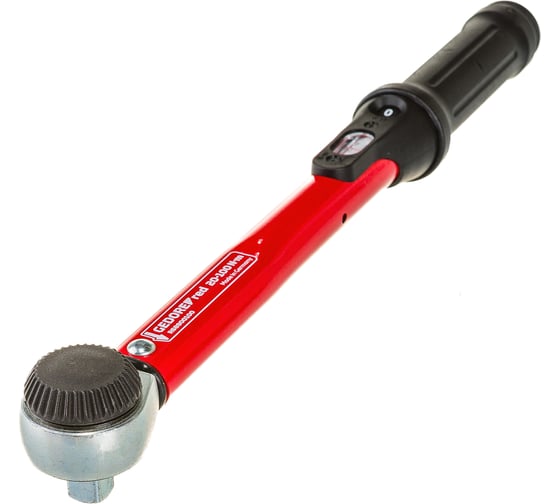

GEDORE red R68900100 (3301216) — регулируемый динамометрический ключ предельного типа с диапазоном 20–100 Н·м и присоединительным квадратом 1/2″. Предназначен для контролируемой затяжки резьбовых соединений с использованием торцевых головок соответствующего размера.

Модель применяется при сборке механических узлов, ремонте транспорта и техническом обслуживании оборудования. Диапазон до 100 Н·м и квадрат 1/2″ позволяют использовать инструмент для операций с более высоким моментом по сравнению с моделями R48900025 и R58900050.

Для каких работ подходит

• Техническое обслуживание и ремонт транспортных средств.
• Сборка механизмов и приводных агрегатов.
• Монтаж крепёжных элементов и кронштейнов оборудования.
• Ремонт промышленных узлов и механизмов.
• Затяжка резьбовых соединений с установленным моментом 20–100 Н·м.

Конструктивные особенности

• Рабочий диапазон — 20–100 Н·м.
• Присоединительный квадрат — 1/2″.

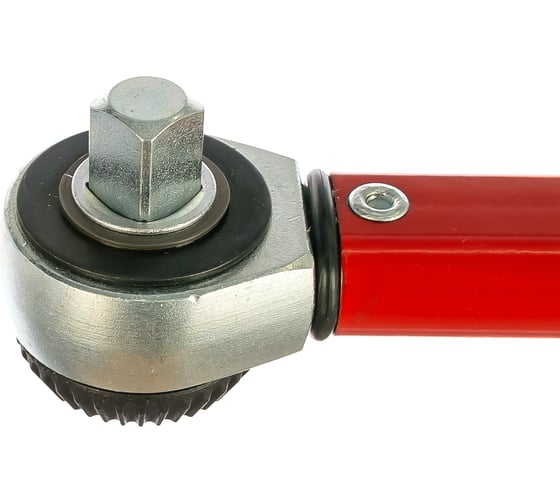

• Встроенная трещотка с 48 зубьями.
• Угол обратного хода трещотки — 7,5°.
• Переставляемый привод для контролируемой затяжки правой и левой резьбы.
• Шариковая фиксация торцевой головки.
• Регулировка момента вращением рукоятки.
• Дополнительная шкала настройки с шагом 0,5 Н·м.
• Увеличительное окно для считывания значения.
• Фиксатор настройки на торце рукоятки.
• Предельный механизм с коротким ходом срабатывания.

Точность и контроль затяжки

Заявленный допуск срабатывания составляет ±3% от установленного крутящего момента. Достижение заданного значения сопровождается звуковым и тактильным сигналом. После срабатывания необходимо прекратить приложение усилия.

В комплект поставки входят заводской сертификат испытаний согласно DIN EN ISO 6789 и инструкция по эксплуатации. При необходимости российская поверка оформляется отдельно.

Особенности применения

Модель R68900100 предназначена для затяжки соединений в пределах 20–100 Н·м. Квадрат 1/2″ позволяет работать с совместимыми торцевыми головками, а встроенная трещотка облегчает выполнение повторяющихся операций.

Для соединений с требуемым моментом более 100 Н·м предусмотрены модели R68900200 и R68900300 с тем же размером присоединительного квадрата.
