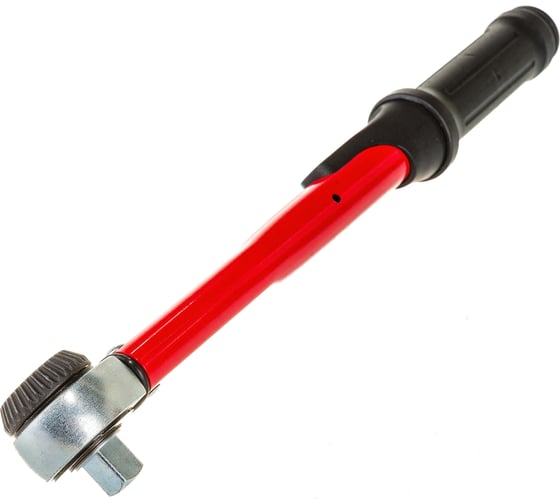

Динамометрический ключ GEDORE red R48900025, 1/4″, 5–25 Н·м, 3301214

Динамометрический ключ GEDORE red R48900025, 1/4″, 5–25 Н·м

GEDORE red R48900025 (3301214) — регулируемый динамометрический ключ предельного типа с диапазоном крутящего момента 5–25 Н·м и присоединительным квадратом 1/4″. Предназначен для контролируемой затяжки резьбовых соединений с использованием совместимых торцевых головок.

Модель ориентирована на сборочные, монтажные и сервисные операции, требующие небольшого момента затяжки. Встроенная трещотка позволяет работать с крепежом без постоянного снятия головки, а механизм регулировки помогает устанавливать необходимое значение в пределах рабочего диапазона.

Для каких работ подходит

• Сборка небольших механических узлов и оборудования.
• Затяжка крепёжных соединений с моментом 5–25 Н·м.
• Обслуживание автомобилей, мотоциклов и отдельных механизмов.
• Монтаж корпусных деталей, кронштейнов и других резьбовых соединений.
• Ремонтные и регулировочные операции, требующие контроля крутящего момента.

Конструктивные особенности

• Рабочий диапазон — 5–25 Н·м.
• Присоединительный квадрат — 1/4″.

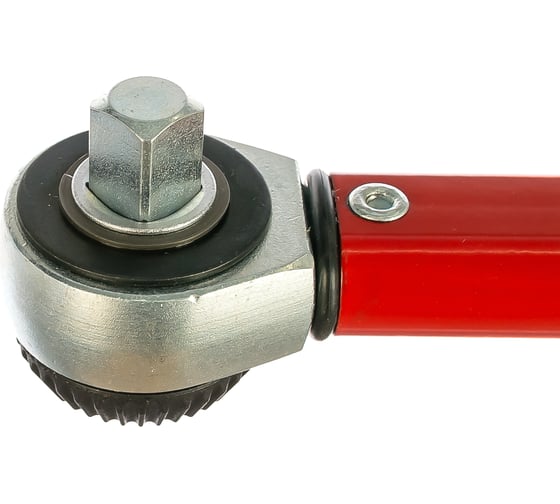

• Встроенный трещоточный механизм с 36 зубьями.
• Угол обратного хода трещотки — 10°.
• Возможность контролируемой затяжки правой и левой резьбы за счёт перестановки привода.
• Регулировка крутящего момента вращением рукоятки.
• Дополнительная шкала с шагом 0,1 Н·м.
• Увеличительное окно для считывания установленного момента.
• Фиксатор настройки на торце рукоятки.
• Предельный механизм с коротким ходом срабатывания.

Точность и контроль затяжки

Заявленный производителем допуск срабатывания составляет ±3% от установленного значения крутящего момента. Достижение заданного момента сопровождается звуковым и тактильным сигналом, после которого необходимо прекратить приложение усилия.

Ключ поставляется с заводским сертификатом испытаний согласно DIN EN ISO 6789 и инструкцией по эксплуатации. Российская поверка, если она необходима для конкретной области применения, оформляется отдельно.

Особенности выбора

Модель R48900025 подходит для крепежа с заданным моментом от 5 до 25 Н·м. При подборе торцевой головки необходимо учитывать квадрат 1/4″ и размер крепёжного элемента.

Для более высоких моментов в линейке GEDORE red предусмотрены модели R58900050 и R68900100 с увеличенными присоединительными квадратами.
