Динамометрический ключ GEDORE DREMOMETER F 8572-01, 1 1/2″, 1500–3000 Н·м, 7717160

Динамометрический ключ GEDORE DREMOMETER F, 1500–3000 Н·м, 1 1/2″

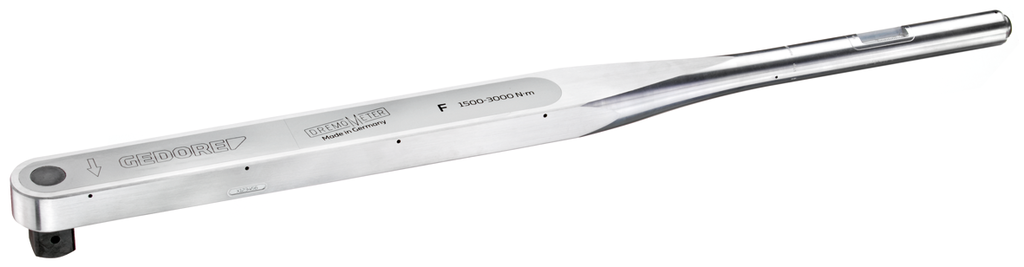

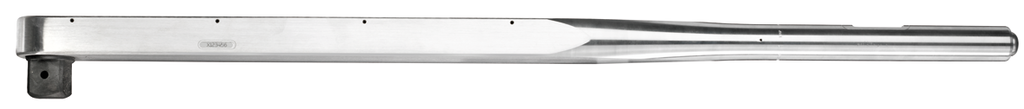

GEDORE DREMOMETER F 8572-01 (7717160) — профессиональный регулируемый динамометрический ключ предельного типа с диапазоном крутящего момента от 1500 до 3000 Н·м. Оснащён жёстким одинарным присоединительным квадратом 1 1/2″ со штифтовой фиксацией торцевой головки. В комплект входят две удлинительные трубы GEDORE 8564-92 и 8572-74.

Инструмент предназначен для контролируемой затяжки резьбовых соединений с правой резьбой при сборке, ремонте и техническом обслуживании тяжёлого промышленного оборудования. Удлинительные трубы увеличивают плечо приложения усилия, позволяя работать с высокими значениями крутящего момента при меньшей физической нагрузке на оператора.

Для каких работ подходит

• Сборка крупногабаритных механических узлов и промышленного оборудования.
• Ремонт и техническое обслуживание тяжёлой строительной, грузовой и специальной техники.
• Монтаж крупного крепежа с заданным моментом затяжки.
• Сборка редукторов, силовых агрегатов и приводных механизмов.
• Обслуживание энергетического и производственного оборудования.
• Работы, требующие увеличенного плеча рычага для достижения высокого крутящего момента.
• Контролируемая затяжка правой резьбы в диапазоне 1500–3000 Н·м.

Конструктивные особенности

• Диапазон крутящего момента — 1500–3000 Н·м.
• Присоединительный квадрат — 1 1/2″ (40 мм).
• Жёсткий одинарный квадрат со штифтовой фиксацией по DIN 3121 – F 40 / ISO 1174.
• Направление контролируемой затяжки — правое.
• Регулируемый механизм установки крутящего момента.
• Одинарная шкала в Н·м.
• Деление шкалы — 50 Н·м.
• Прочный корпус из алюминиевого сплава.
• Износостойкий рычажный механизм с коваными элементами.

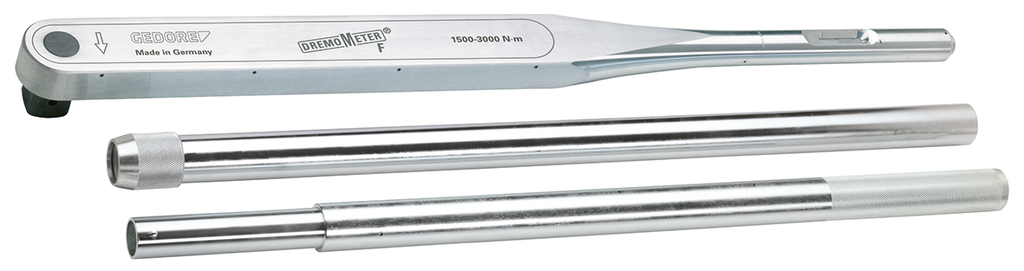

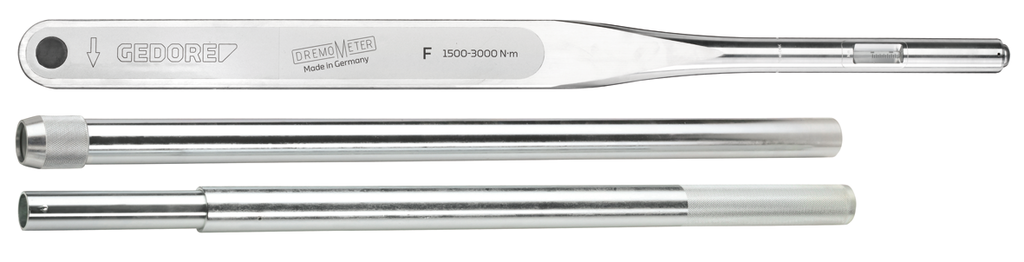

• Удлинительная труба GEDORE 8564-92 длиной 925 мм в комплекте.
• Удлинительная труба GEDORE 8572-74 длиной 745 мм в комплекте.
• Длина ключа без удлинителей — 1037 мм.
• Максимальная длина с установленными удлинителями — 2454 мм.
• Поставка в коробке производителя.

Точность и контроль затяжки

Максимально допустимое отклонение срабатывания составляет ±3% от установленного значения крутящего момента. Ключ соответствует требованиям DIN EN ISO 6789:2017, тип II, класс A, и поставляется с прослеживаемым заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного значения крутящего момента механизм автоматически срабатывает с коротким ходом, подавая звуковой и тактильный сигнал. После срабатывания необходимо прекратить затяжку.

Особенности применения

Основная особенность DREMOMETER F — рабочий диапазон до 3000 Н·м и возможность использования двух удлинительных труб, входящих в комплект поставки. Максимальная длина инструмента с установленными удлинителями составляет 2454 мм, что позволяет значительно уменьшить необходимое усилие оператора.

Конструкция рычажного механизма обеспечивает сохранение точности независимо от места приложения усилия к рукоятке. Использование предусмотренных производителем удлинительных труб не требует пересчёта установленного значения крутящего момента.

Модель оснащена одинарной шкалой в Н·м с делением 50 Н·м. Присоединительный квадрат размером 1 1/2″ имеет штифтовую фиксацию, предусмотренную для надёжного крепления совместимых торцевых головок.

Ключ не оснащён встроенным трещоточным механизмом и предназначен для контролируемой затяжки правой резьбы. Для серийного производства с защитой установленного значения момента предусмотрена модификация DREMOMETER F A+S.
