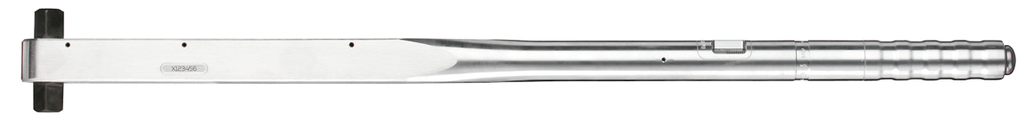

Динамометрический ключ GEDORE DREMOMETER DRL 8568-01, 3/4″, 155–760 Н·м, 7670500

Динамометрический ключ GEDORE DREMOMETER DRL, 155–760 Н·м, 3/4″

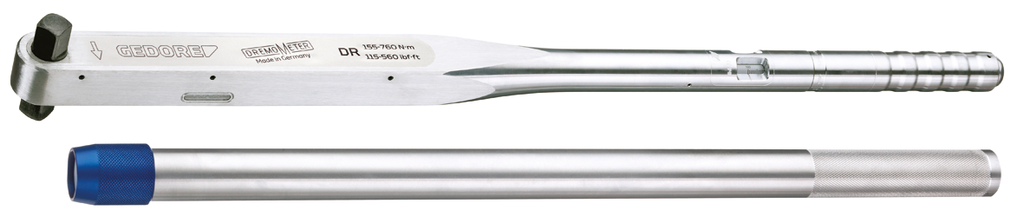

GEDORE DREMOMETER DRL 8568-01 (7670500) — профессиональный регулируемый динамометрический ключ предельного типа с диапазоном крутящего момента от 155 до 760 Н·м. Оснащён двойным жёстким присоединительным квадратом 3/4″ для контролируемой затяжки резьбовых соединений с правой и левой резьбой. В комплект входит алюминиевый удлинитель GEDORE 8571-80 длиной 762 мм.

Инструмент предназначен для сборки, ремонта и технического обслуживания крупного промышленного оборудования, грузовой и строительной техники. Двойной квадрат обеспечивает работу в обоих направлениях, а удлинитель позволяет снизить необходимое усилие на рукоятке.

Для каких работ подходит

• Сборка крупногабаритных механических узлов и промышленного оборудования.
• Ремонт и техническое обслуживание грузовой и строительной техники.
• Монтаж крепежа с правой и левой резьбой.
• Обслуживание приводных механизмов и силовых агрегатов.
• Операции с высоким крутящим моментом, требующие увеличенного плеча рычага.
• Контролируемая затяжка резьбовых соединений в диапазоне 155–760 Н·м.

Конструктивные особенности

• Диапазон крутящего момента — 155–760 Н·м.
• Двойной жёсткий присоединительный квадрат — 3/4″ (20 мм).
• Штифтовая фиксация торцевых головок по DIN 3120 – B 20 / ISO 1174.
• Контролируемая затяжка правой и левой резьбы.
• Регулируемый механизм установки крутящего момента.
• Двойная шкала Н·м и lbf·ft.
• Деление шкалы — 10 Н·м / 10 lbf·ft.
• Прочный корпус из алюминиевого сплава.
• Износостойкий рычажный механизм.
• Алюминиевый удлинитель GEDORE 8571-80 длиной 762 мм в комплекте.
• Общая длина ключа без удлинителя — 812 мм.
• Поставка в пластиковой коробке производителя.

Точность и контроль затяжки

Максимально допустимое отклонение срабатывания составляет ±3% от установленного значения крутящего момента. Ключ соответствует требованиям DIN EN ISO 6789:2017, тип II, класс A, и поставляется с прослеживаемым заводским сертификатом испытаний по DIN EN ISO 6789-2:2017.

При достижении установленного момента механизм автоматически срабатывает с коротким ходом, подавая звуковой и тактильный сигнал. После срабатывания необходимо прекратить затяжку.

Особенности применения

Модификация DREMOMETER DRL объединяет два конструктивных преимущества: двойной присоединительный квадрат для контролируемой затяжки в обоих направлениях и алюминиевый удлинитель для уменьшения физического усилия оператора.

По сравнению со стандартной моделью DREMOMETER DL, исполнение DRL поставляется с удлинителем. Использование удлинителя GEDORE 8571-80 предусмотрено производителем и не требует пересчёта установленного момента.

Для производственных процессов, в которых требуется защита установленного момента от случайного изменения, предусмотрена модификация DREMOMETER DRL A+S.

Другие динамометрические ключи GEDORE DREMOMETER D / DL / DR / DRL

Другие модификации серии с диапазоном 155–760 Н·м:

• GEDORE DREMOMETER D 8563-10 — одинарный квадрат, стандартное исполнение
• GEDORE DREMOMETER D 8563-20 — одинарный квадрат, металлический кейс
• GEDORE DREMOMETER D 8563-30 — набор с торцевыми головками и трещоткой
• GEDORE DREMOMETER DL 8568-10 — двойной квадрат, стандартное исполнение
• GEDORE DREMOMETER DR 8563-01 — одинарный квадрат, удлинитель в комплекте
• GEDORE DREMOMETER DL A+S 7568-10 — двойной квадрат, блокировка настройки
• GEDORE DREMOMETER DR A+S 7563-01 — одинарный квадрат, удлинитель и блокировка настройки
• GEDORE DREMOMETER DRL A+S 7568-01 — двойной квадрат, удлинитель и блокировка настройки
• GEDORE DREMOMETER D A+S 7563-10 — одинарный квадрат, блокировка настройки
